Кабель ВВГнг-LS 3х1,5

<h1>Кабель ВВГнг-LS 3х1,5</h1>
<p>Кабель ВВГнг-LS 3х1,5 – силовой кабель с медными токопроводящими жилами, изоляцией и оболочкой из низкогорючего ПВХ-пластикату. Используется для электрических сетей с номинальным напряжением до 660 В, 1кВ переменного тока, применяется в помещениях с повышенными требованиями к пожарной безопасности. Может прокладываться в пучках по разноуровневым трассам.</p>
<h2>Как выбрать кабель ВВГнг-LS 3х1,5</h2>
<p>Важно знать напряжение электроустановки. Убедитесь, что сечение кабеля соответствует требованиям вашей электрической сети – выдерживает заданные токовые нагрузки и т.п. Также нужно знать температурные условия эксплуатации, наличие воздействия агрессивных сред, тип трассы.</p>
<h3>Расшифровка кабеля ВВГнг-LS 3х1,5</h3>
<ul>
<li><b>В </b>– изоляция из негорючего поливинилхлоридного пластиката.</li>
<li><b>В </b>– оболочка из негорючего поливинилхлоридного пластиката.</li>
<li><b>Г </b>– нет защитного бронированного покрова.</li>
<li><b>нг </b>– не распространяет горение, может прокладываться в пучках с учетом горючей нагрузки.</li>
<li><b>LS</b> – незначительное выделение продуктов горения при тлении.</li>
<li><b>3</b> – число жил, шт.</li>
<li><b>1.5</b> – сечение жилы, мм.</li>
</ul>
<p>В начале маркировки нет буквы «А», это показывает, что жилы – медные.</p>

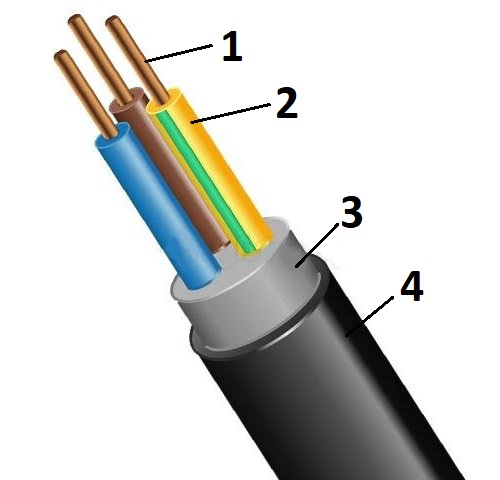

<h3>Конструкция кабеля ВВГнг-LS 3х1,5</h3>
<img src="https://i.postimg.cc/N0J6RMP7/LS-3-1-5.jpg" alt="" width="500" />
<ol>
<li>Три медных жилы сечением 1,5 мм², с массой меди 0,013 кг в метре. Класс – 1 по ГОСТ 22483. Все токопроводящие жилы имеют одинаковое сечение.</li>
<li>Изоляционный слой из негорючего поливинилхлорида. Номинальная толщина – 0,6 мм. Предусмотрена цветовая кодировка токопроводящих жил – сплошным цветом или полосами шириной более 1 мм по ГОСТ 31996. Цвет жил – серый/белый, коричневый/красный, черный/зелено-желтый (обозначение жилы заземления).</li>
<li>Поясная изоляция из ПВХ пластиката низкой горючести с заполнением промежутков между скрученными изолированными жилами. Заполнение придает кабелю круглую форму. Номинальная толщина изоляции – 1,0 мм. Минимальная – 0,5 мм.</li>
<li>Оболочка из ПВХ пластиката низкой пожарной опасности с низким выделением дыма, газа при горении, тлении. Номинальная толщина – 1,5 мм, минимальная – 1,175 мм.</li>
</ol>
<h3>Область применения кабеля ВВГнг-LS 3х1,5</h3>
<ul>
<li><b>Подключение стационарных устройств.</b> Эти устройства спроектированы для передачи электроэнергии к стационарным приборам, работающим с переменным током напряжением от 0,66 до 1 кВ, в сетях с заземленной или изолированной нейтралью.</li>
<li><b>Наружные и внутренние электроустановки</b>. Прокладка кабелей может осуществляться в различных местах: от кабельных каналов и туннелей до закрытых кабельных сооружений, промышленных объектов и жилых зданий. При открытой прокладке требуется обеспечить дополнительную защиту от повреждений, например, использовать трубы, металлические рукава или кабель-каналы.</li>
<li><b>Скрытая прокладка</b>. При проведении электропроводки в жилых помещениях используются штробы и борозды. В земле же прокладка допускается лишь в специальных трубах и туннелях, обеспечивая безопасность и надежность системы.</li>
<li><b>Групповая прокладка по разноуровневым трассам</b>. Возможна протяжка провода как по вертикальным, так и по горизонтальным участкам трассы в пучках с учетом горючей нагрузки.</li>
<li><b>Пожароопасные помещения</b>. Электрические изделия могут использоваться в помещениях с повышенной пожароопасностью, в системах атомных станций 3 и 4 класса, а также в местах с риском взрыва класса B1, B1a, обеспечивая надежную работу даже в экстремальных условиях.</li>
</ul>
<h3>Технические характеристики кабеля ВВГнг-LS 3х1,5</h3>
<ul>
<li><b>Номинальное переменное напряжение</b> – 0,66, 1 кВ частотой 50 Гц.</li>
<li><b>Рабочая температура</b> – от -50 до +50°С.</li>
<li><b>Монтажная температура без нагрева</b> жил – не ниже -15°С.</li>
<li><b>Допустимый рабочий нагрев</b> – до +70°С.</li>
<li><b>Нагрев в режиме перегрузки</b> – до +90°С.</li>
<li><b>Температура токопроводящих жил при КЗ –</b> до +160°С.</li>
<li><b>Предельная температура жил по условию невозгорания при КЗ </b>– до +350°С.</li>
<li><b>Наружный диаметр </b>– 9,5 мм.</li>
<li><b>Вес 1 км </b>– около 150 кг.</li>
<li><b>Радиус изгиба кабелей (наружный)</b> – 7,5 диаметров.</li>
<li><b>Индуктивное сопротивление –</b> 0,126 Ом/км.</li>
<li><b>Активное сопротивление жилы </b>– 12,6 Ом/км.</li>
<li><b>Токовая нагрузка в нормальном режиме</b> – 21 А (в воздухе), 27 А (на земле).</li>
<li><b>Токовая нагрузка в режиме перегрузки</b> – 31 А (в воздухе), 40 А (на земле).</li>
<li><b>Допустимый ток односекундного КЗ</b> – 0,17 кА.</li>
<li><b>Класс пожарной опасности по ГОСТ 31565 </b>– П1б.8.2.2.2.</li>
<li><b>Намотка на барабан </b> – №8 – 400 м, №8а – 750 м, №8б – 950 м, №10 – 1800 м, №12 – 3000 м, №12а – 4250 м, №14 – 5850 м.</li>
</ul>
<h2>ВВГнг-LS 3х1,5 в компании РКБ</h2>
<p>В компании РКБ можно купить кабели ВВГнг-LS 3х1,5, обеспечивающие надежную передачу электрического сигнала. Кабель легко монтируется и укладывается благодаря гибкой конструкции, отличается низкой горючестью, малым выделением дыма, газа при тлении.</p>
<p>Кабели <a href="https://rkb.ru/catalog/vvgng_ls/">марки ВВГнг-LS </a>используются в бытовых и промышленных сетях, соответствуют требованиям действующих нормативных стандартов, отвечают всем требованиям электробезопасности.</p>
