Кабель ВВГнг-П в Санкт-Петербурге

Силовые кабели ВВГнг-П с плоским сечением имеют медные токопроводящие жилы круглой формы в изоляции из ПВХ пластиката пониженной горючести. Они используются для распределения электрической энергии в стационарных системах на номинальное переменное напряжением 0,66 и 1 кВ частоты 50 Гц.

Изделия не распространяют горение, могут прокладываться в пожароопасных местах. Прокладка кабелей ВВГнг-П возможна на открытом воздухе и в помещении на высоте до 4300 метров над уровнем моря, не допускается протяжка в земле.

Как выбрать кабель ВВГнг-П

При выборе кабеля марки ВВГнг-П необходимо учитывать номинальное напряжение системы, максимальную токовую нагрузку, количество жил и их сечение, условия эксплуатации – уровень трассы, температуру окружающей среды при монтаже и эксплуатации.

Расшифровка кабеля ВВГнг-П

• В – изоляция из ПВХ пластиката низкой пожарной опасности.
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• Г – нет защитного покрова.
• нг – не распространяет горение.
• П – плоский, жилы расположены в одной плоскости, параллельно друг другу.

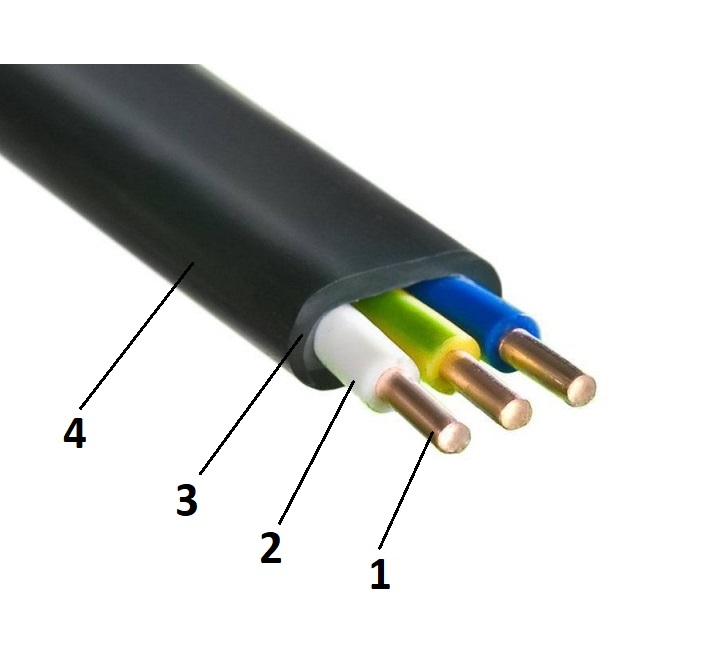

Конструкция кабеля ВВГнг-П

1. Жилы – медные, круглой формы. Число жил – от 2 до 4. Номинальное сечение – от 1,5 до 25 мм². Медные жилы расположены в одной плоскости, имеют одинаковое сечение.
2. Изоляция – ПВХ пластикат. Предусмотрена кодировка жил цветом – сплошное окрашивание или нанесение продольных лент шириной 1 мм в соответствии с ГОСТ 31996. Цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая. Толщина изоляционного слоя – от 0,6 до 0,9 мм.
3. Внутренняя оболочка – ПВХ пластикат низкой горючести. Толщина оболочки – от 1,4 до 1,5 мм.
4. Наружная оболочка – поливинилхлоридная композиция пониженной пожарной опасности.

Область применения кабеля ВВГнг-П

• Стационарные электроустановки. Применяется в системах передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза выше.
• Разные климатические зоны. Может прокладываться в районах с умеренным, холодным и тропическим климатом на суше при высоте до 4300 метров над уровнем моря.
• Наружная и внутренняя прокладка. Может прокладываться в зонах с повышенной влажностью - подземных и подводных туннелях, шахтах, на специальных кабельных эстакадах, по мостам, в воздухе при отсутствии механических повреждений.
• Взрывоопасные зоны B-Iб, B-Iг, В-II, В-IIа. Возможно применение при создании групповых осветительных сетей в зоне класса В-Iа, на атомных электростанциях вне гермозоны.
• Разноуровневые трассы. Допускается протяжка по вертикальным, наклонным участкам.

Технические характеристики кабеля ВВГнг-П

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Минимальный ток нагрузки – от 21 А до 37 А.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С. Длительность – не более 8 часов в сутки, до 1000 часов за весь период.
• Предельная температура при КЗ – до +160°С, длительность – 4 секунды.
• Температура по условию невозгорания при КЗ – до +350°С.
• Монтажный радиус – 7,5 диаметров
• Класс пожарной опасности по ГОСТ 31565 – O1.8.2.5.4.
• Строительная длина – до 450 метров.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.

ГОСТ ВВГнг-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-П

• ВВГ – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• ВВГ-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, плоский профиль.
• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова, не распространяет горение.
• ВВГнг-LS-П – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение, плоский профиль
• ВВГ-Пнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, огнестойкие, плоский профиль.

Производители кабеля ВВГнг-П

• АЛЬФАКАБЕЛЬ
• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• КАМСКИЙ КАБЕЛЬ
• Магна
• ООО Темир
• ПромЭл

Кабель ВВГнг-П от компании РКБ

Компания РКБ предлагает большой выбор силовых кабелей марки ВВГнг-П для систем с переменным напряжением тока до 0,66 и 1 кВ. Все изделия проходят заводские испытания предельным напряжением, проверку сопротивления изоляции, приемку контрольными органами, имеют сертификаты.

У нас можно купить кабели ВВГнг-П, изготовленные из качественных и надежных материалов. Продукция отличается прочностью, легкостью, гибкостью, длительным сроком службы, соответствует требованиям действующих нормативных стандартов.
