Цветовая маркировка кабеля: как понять, где фаза, ноль и заземление

Цветовая маркировка проводов — это понятная система, по которой быстро определяется назначение жил: где фаза, где ноль и где заземление. В российских установках ориентируются на ГОСТ Р 50462-2009 и требования ПУЭ: именно они задают цвета и буквенные обозначения. Знание расцветки проводов избавляет от ошибок при подключении, повышает безопасность и ускоряет монтаж.

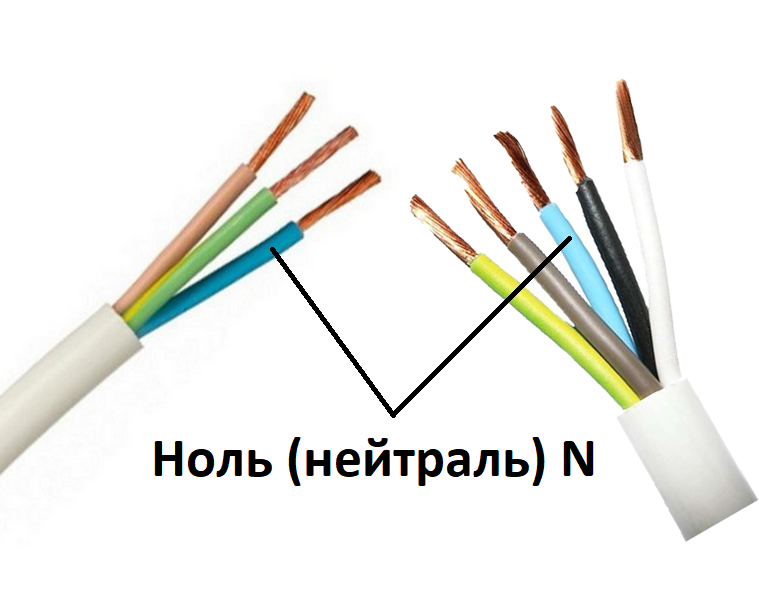

Цвет нулевого провода

Нулевой провод какого цвета? По стандарту нейтраль какого цвета всегда одна — синий или голубой. Иногда встречается провод синий с белой полосой, белый с синей полосой, белый с синей полоской — это все варианты той же нейтрали. В маркировке буквами ноль обозначается буквой N: n синий провод, n это синий провод. В трехжильном кабеле цвета распределяются так: синий провод ноль, желто-зеленый — земля, третья жила — фаза. Если в руках удлинитель или розетка с белый и синий провод, то в типовой современной схеме синий — это ноль, а белый чаще относят к фазе (но лучше всегда проверять индикатором). Встречаются вопросы вроде белый с синей полоской провод это фаза или ноль: по правилам бело-синий провод трактуют как нейтраль, то есть ноль. Формулировки типа ноль какой цвет, цвет нулевого провода, цвет провода нуля, ноль провод цвет — ответ один: синий или голубой.

Буква N – обозначение нулевого провода по ГОСТу.

Цвет заземления

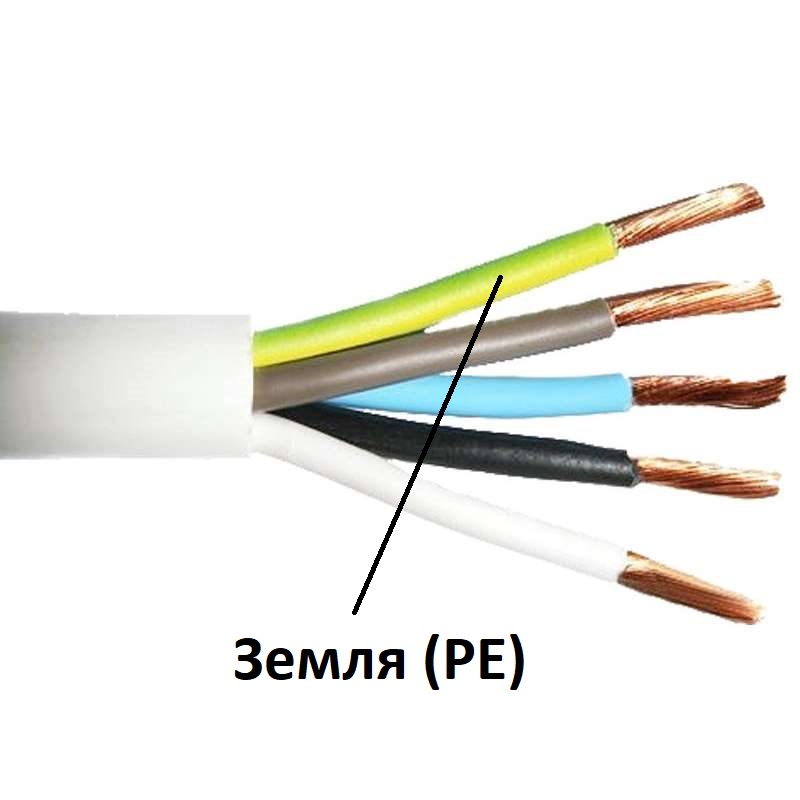

Каким цветом обозначается PE. Какого цвета провод заземления в трехжильном проводе? Провод заземления какого цвета в трехжильном проводе всегда желто-зеленый. Это может быть желтый провод с зеленой полосой или зеленый с желтой полосой. Допускается сплошной желтый или зеленый цвет, но в быту повсеместно применяется желто-зеленая комбинация. Буквенное обозначение — PE. Отсюда частые запросы вида желтый с зеленой полосой провод это, провод желтый с зеленой полосой — это именно земля. В списках цветов его иногда спрашивают как какой цвет провод заземления, каким цветом провод заземления в трехжильном, земля какого цвета провод в трехжильном проводе — все это про желто-зеленый.

В качестве буквенного обозначения заземления используют PE. Этими же буквами могут обозначаться контакты, к которым стоим подключать «землю».

Цвет фазы провода

Фазные проводники допускают несколько цветов: коричневый, черный, красный — самые распространенные; встречаются также белый, серый, розовый, оранжевый, фиолетовый, бирюзовый. В маркировке буквами фаза — это L; в трехфазных системах — L1, L2, L3. Поэтому вопросы какого цвета фаза в трехжильном проводе, каким цветом делают фазу, фаза обычно какого цвета получают ответ: чаще коричневый или черный, иногда красный. Встречаются формулировки черный провод это фаза, коричневый провод фаза — в современных схемах это верно, но проверку тестером никто не отменял. Сомневаетесь, фаза синий или белый? По ГОСТ синий — нейтраль, значит фаза — не синий.

В буквенном отображении фазные провода обозначаются латинской буквой L. Для трехфазных сетей 380В к букве L добавляется числовое обозначение – L1, L2, L3.

Трехжильный и пятижильный кабель: расцветка и назначения

Трехжильный провод какие цвета что означают: синий — N (нейтраль), желто-зеленый — PE (заземление), коричневый или черный — L (фаза). Поэтому запросы вроде какого цвета фаза и ноль в трехжильном проводе, фаза ноль заземление цвета, цвета проводов l n легко закрываются этой тройкой.
Пятижильный кабель цветовая маркировка используется в трехфазных сетях 380 В: нейтраль синий, защитный PE желто-зеленый, а три фазы L1, L2, L3 — три разных цвета (обычно коричневый, черный и серый). Отсюда темы цвета 3 фазы, цвета 3 фаз по ГОСТ, расцветка фаз в трехфазных сетях 380, цвета фаз 380 по порядку — удобно помнить: PE желто-зеленый, N синий, фазы различаются между собой любыми тремя отличными цветами, чаще коричневый, черный, серый.

Частые ситуации и типовые вопросы

• Белый с синей полосой провод это нейтраль; белый провод с синей полосой — ноль; белый провод с синей полосой фаза или ноль — ноль.
• Синий провод это ноль; синий провод ноль или фаза — ноль; синий это ноль.
• Желтый провод с зеленой полосой что это — земля, то есть PE.
• Черный провод фаза или ноль — обычно фаза.
• Коричневый и синий фаза ноль — коричневый фаза, синий ноль.
• Синий и белый провод какой — чаще синий ноль, белый фаза; но если есть сомнения, измеряйте индикаторной отверткой.
• Белый синий желтый провод где фаза — при наличии желто-зеленой жилы именно она земля, синий — ноль, белый — вероятная фаза.
• Красный провод это фаза; розовый провод это или другой фазный цвет — зависит от конкретного кабеля, но точно не N и не PE.
• Серый провод в электрике что означает — часто используется как одна из фаз в многофазных цепях.
• Обозначение проводов по цвету и буквам часто записывают как L — фаза, N — нейтраль, PE — защитное заземление; встречаются записи l n pe цвета, l n цвета проводов, маркировка проводов по цвету 220, цветовая маркировка проводов по ПУЭ — всё об одном и том же.

Три провода: как определить, где что

Классическая сцена: в коробке три проводника — синий, желто-зеленый, коричневый. Тогда без приборов понятно: синий — нейтраль N, желто-зеленый — земля PE, коричневый — фаза L. Если вместо коричневого белый, белый и синий провод где фаза где ноль — белый предполагают как фазу, синий — ноль. Если белый с синей полосой и еще один цвет — полосатый трактуют как нейтраль. В нестандартных ситуациях, например когда встречаются белый и серый провод где фаза, черный и белый провод где фаза а где ноль, два черных провода один с белой полосой какой из них плюс — ориентируйтесь по измерениям: индикаторная отвертка, мультиметр или пробник с неоновой лампой. Цвета помогают, но контроль прибором обязателен.

Цвета фаз в трехфазной сети

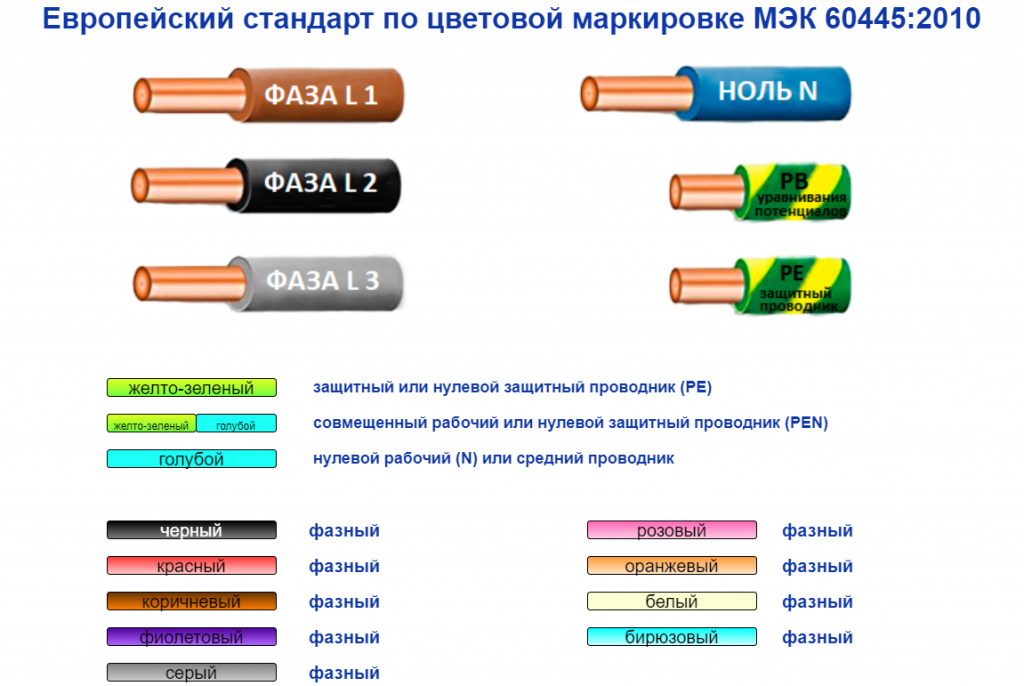

Фазы по цветам 380 и цвета фаз в трехфазных сетях по ГОСТ: в современной практике фазные жилы обычно коричневый, черный, серый, нейтраль синий, защитный PE желто-зеленый. В старых установках могла применяться иная расцветка фаз, поэтому при реконструкции обязательно уточняйте схему, используйте маркировку и измерения. Формулировки типа фаза а б с по цветам, маркировка фаз по цветам 380 по ГОСТ, цветовая маркировка проводов трехфазной сети с заземлением — все сводится к описанным правилам.

Несколько практических подсказок

1. Не полагайтесь исключительно на цвет, если речь о старой проводке, самодельных удлинителях, импортных шнурах без стандартизованной окраски или когда провода были переподключены. Всегда проверяйте тестером.
2. Если обнаружили провод белый с черной полосой или черный провод с белой полосой, воспринимайте их как возможные фазные жилы и подтверждайте замером.
3. Нейтраль какого цвета и какой цвет у нулевого провода — синий/голубой; провод с полоской бело-синей трактуем как N.
4. Как обозначается нулевой провод — N; как обозначается заземление — PE; фаза — L (в трехфазке L1, L2, L3).
5. В розетке цвета проводов l и n обычно соответствуют стандарту: синий — к клемме N, коричневый/черный — к клемме L, желто-зеленый — к клемме PE. Если сомневаетесь, не ориентируйтесь на порядок клемм «по памяти» — сначала прозвоните.

Короткий словарь по цветам

• синий, голубой — нейтраль N, нулевой провод какого цвета — синий;
• желто-зеленый — защитное заземление PE, земля каким цветом — желто-зеленым;
• коричневый, черный, красный, серый, белый, розовый, оранжевый, фиолетовый, бирюзовый — фазные цвета L;
• обозначение проводов по цветам и буквам: L — фаза, N — ноль, PE — земля.

Зачем все это нужно

Цветовая маркировка электропроводов экономит время при монтаже, снижает риск переполюсовок и коротких замыканий, помогает быстро найти ошибку. Для бытовых сетей 220 В и для промышленной трехфазной сети 380 В требования одинаково важны. Если не уверены, каким цветом фаза в трехжильном, какого цвета 0, какой провод заземления в трехжильном проводе цвет — не гадайте, используйте индикатор и следуйте ПУЭ.

Где покупать провода с корректной окраской

Проще и безопаснее сразу брать кабели и шнуры с правильной цветовой маркировкой жил по ГОСТ. В каталоге профильных поставщиков (например, РКБ) можно выбрать нужный тип кабеля, где цветная маркировка жил кабеля, маркировка кабеля по цветам и обозначение проводов по цвету и буквам уже соответствуют стандартам. Это минимизирует ошибки при подключении и ускоряет работы.

Монтаж электросетей в квартире, на даче, на строительных или промышленных объектах должен производиться с соблюдением всех норм и требований. Ошибки, допущенные при подключении проводников к электросети, могут спровоцировать аварию, пожар, выход из строя оборудования.

Немаловажно использовать качественные материалы. Купить качественный кабель от проверенных заводов-изготовителей вы можете в компании РКБ. Весь кабель, реализуемый нами, имеет сертификаты соответствия. Заказать кабель в наличии со склада вы можете в нашем каталоге или оставьте заявку на кабель под заказ через специалистов РКБ.
