Кабель H07RN в Санкт-Петербурге

Кабели H07RN отличаются озоностойкостью, устойчивостью к воздействию УФ, технических жидкостей, масел, истиранию. Это огнестойкие изделия, не поддерживающие горение, могут прокладываться в сухих и влажных помещениях, под открытом небом, в технической воде.

Они изготавливаются с медными многопроволочными жилами в резиновой изоляции, помещены в защитную оболочку из маслобензостойкой резины, не распространяющей горение. Это гибкие изделия, предназначенные для подсоединения передвижных механизмов к мобильным или стационарным источникам электроэнергии напряжением до 750 В.

Как выбрать кабель H07RN

При выборе продукции нужно учитывать номинальное переменное напряжение подключаемых механизмов, тип источника питания – мобильный или стационарный. Нужно знать количество токопроводящих жил, условия эксплуатации и монтажа продукции.

Расшифровка кабеля H07RN

• H – гармонизированный тип кабеля.
• 07 – номинальное напряжение до 450/750 В.
• R – резиновая изоляция.
• N – ПВХ или другая эквивалентная синтетическая оболочка.
• F –гибкий кабель с многопроволочными жилами.

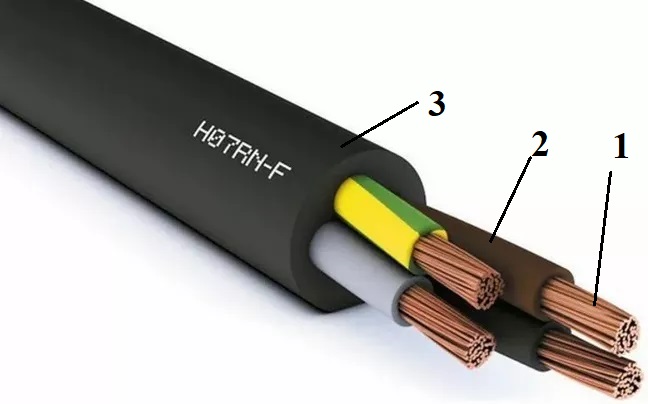

Конструкция кабеля H07RN

1. Токопроводящие жилы – высококачественная медь. Жилы – многопроволочные, 5 класса в соответствии с МЭК 60228.
2. Полимерная жильная изоляция на основе современного каучука EPR. Защищает кабель от физических повреждений, изолирует жилы друг от друга.
   Цветовая кодировка:
   • 1 жила – черная.
   • 2 жилы – голубая и коричневая.
   • 3 жилы – зелено-желтая, голубая и коричневая.
   • 4 жилы – зелено-желтая, черная, голубая и коричневая.
   • 5 жил – зелено-желтая, черная, черная, голубая и коричневая.
   • 6 жил – зелено-желтая, остальные – черные с цифровой кодировкой.
   Жилы переплетены между собой.
3. Внешняя защитная полимерная оболочка на основе полихлоропренного каучука, устойчивая к воздействию технических масел и пламени. Позволяет использовать кабель на открытом воздухе, в пожароопасных местах.

Область применения кабеля H07RN

• Подключение передвижных и стационарных систем. Могут применяться в электросетях с номинальным переменным напряжением тока до 450/750 В. Рассчитаны на подключение электроприборов и механизмов в условиях средних физических нагрузок.
• Промышленные объекты. Применяются для подключения промышленного, звукового, осветительного и строительного оборудования, бойлеров, электронагревателей, инструментов к индустриальным электросетям. Допускается стационарная прокладка по штукатурке.
• Сельское хозяйство. Обеспечение электричеством сельскохозяйственного оборудования, экскаваторов, перерабатывающих мощностей и различных с/х объектов. Возможность подключения мощного электрооборудования в частных домовладениях.
• Суровые условия. Кабели могут применяться в сухих, влажных местах, на открытом воздухе, в условиях воздействия механических нагрузок. Допускается прокладка в технической воде, в помещениях с любым уровнем пожарной опасности.
• Подключение машин и механизмов. Возможна прокладка в лифтах, подъемных кранах и в других местах, где требуется высокая гибкость проводника, монтаж с накладкой на детали подъемных механизмов. Не допускается применение во взрывоопасных зонах.
• Кабельные сооружения. Допускается прокладка в защитных трубах, фиксированный монтаж в устройствах.

Технические характеристики кабеля H07RN

• Номинальное переменное напряжение – 450/750 В частотой 50 Гц.
• Температура эксплуатации – от -40 до +60°С.
• Температура окружающей среды для монтажа без нагрева – не ниже -10°С.
• Допустимый нагрев токопроводящей жилы – до +85°С.
• Максимальный нагрев токопроводящих жил при КЗ – до +250°С.
• Сопротивление изоляции – не менее 100 МОм*км.
• Минимальный монтажный радиус – 4 диаметра при фиксированной прокладке, 7,5 диаметров при прокладке через направляющие ролики.
• Класс гибкости – 5.
• Эксплуатационный ресурс – не менее 4 лет.
• Климатическое исполнение – У, Т по ГОСТ 15150.
• Испытательное напряжение – 2500 В.
• Испытания на воспламеняемость – по DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1.
• Испытания на озоностойкость – по DIN VDE 0472 часть 805, тип A.
• Испытания на маслостойкость – по DIN VDE 0473-811-404/DIN EN 60811-40.

ГОСТ H07RN

• ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля H07RN

• КГтп – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта.
• КГ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины.
• КГН – гибкий кабель, с медными жилами, в резиновой маслостойкой оболочке, не распространяющей горение.

Производители кабеля H07RN

• Aristoncavi
• HELUKABEL
• KABELTEC
• LAPP
• Top Cable
• Кольчугино

Кабели H07RN от компании РКБ

В компании РКБ можно купить кабели H07RN, отличающиеся высокими эксплуатационными характеристиками. Они проходят испытания на стойкость к различным веществам, воздействию огня, испытательным напряжением и т.п. Все изделия имеют сертификаты, соответствуют нормативным стандартам.

Кабели марки H07RN могут применяться при средних механических нагрузках, использоваться для подключения электроинструмента, бойлера и различного промышленного оборудования на напряжением до 750 В частотой 50 Гц. Не распространяют горение.
