Кабель КГЭ-ХЛ

Кабель КГЭ-ХЛ в Санкт-Петербурге

КГЭ — экранированный гибкий силовой кабель для подключения подвижных экскаваторных и шахтных механизмов к сети. Исполнение КГЭ-ХЛ предназначено для работы в холодном климате. Кабели применяются в строительстве и при подземных горных работах: основные жилы рассчитаны на напряжение до 6 кВ, частота 50 Гц; предусмотрены вспомогательные жилы на 380 В.

Кабели марки КГЭ-ХЛ имеют хладостойкое исполнение и экран из электропроводящей резины. Это кабель КГЭ повышенной гибкости для эксплуатации на открытом воздухе при низких температурах.

Как выбрать кабель КГЭ-ХЛ

При подборе учитывайте номинальное напряжение механизма, климат (особенно минусовые температуры для КГЭ-ХЛ), условия монтажа и подвижности. Важно правильно определить число и сечение основных токоведущих жил и вспомогательных — изделие рассчитано на работу на открытом воздухе и в тяжёлых режимах намотки/перемещений.

Расшифровка кабеля КГЭ-ХЛ

• К – кабель.
• Г – гибкий.
• Э – экранированный.
• ХЛ – хладостойкое исполнение для северных регионов (до −60 °C).

Отсутствие буквы «А» указывает на медные токопроводящие жилы. Далее в маркировке следует цифровое обозначение числа жил и их сечения.

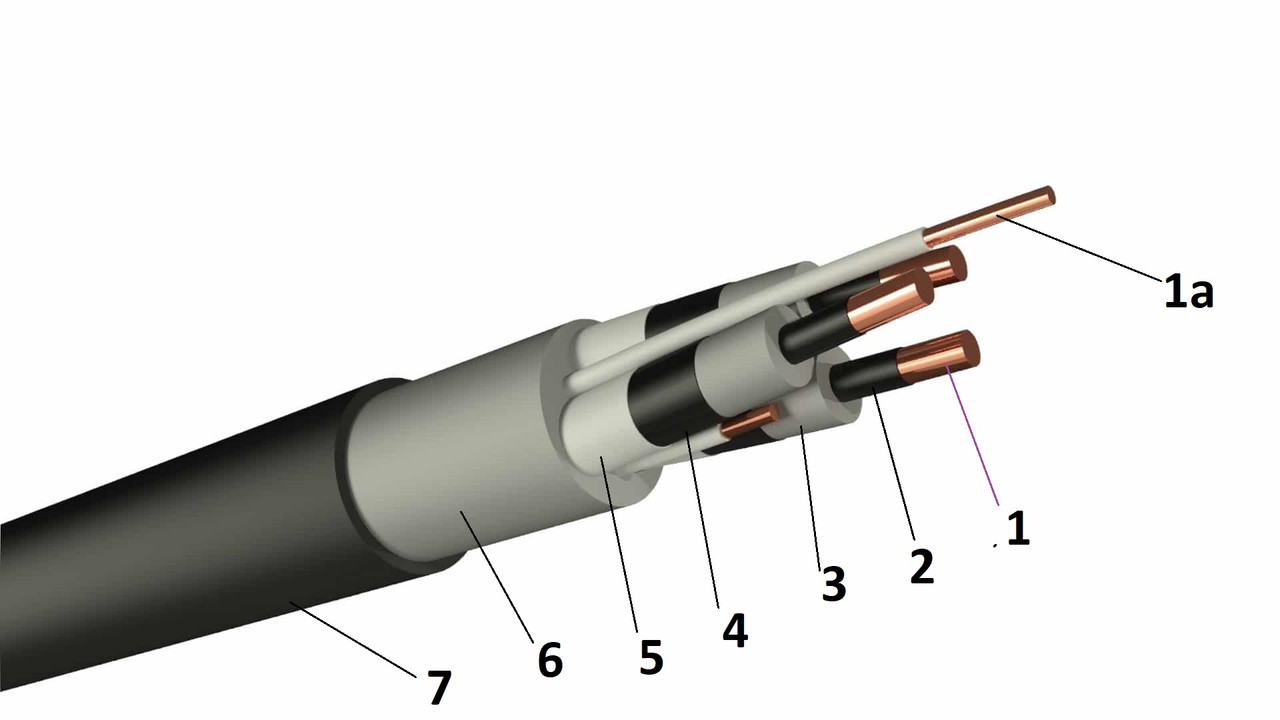

Конструкция кабеля КГЭ-ХЛ

1. Многопроволочные токопроводящие жилы из обычной или лужёной меди (класс 5 по ГОСТ 22483-2012). Число жил — от 3 до 5. Основные жилы: 10–150 мм²; жила заземления — 6–50 мм².
   1. Вспомогательная жила — резина РТИ-1 (натуральный + бутадиеновый каучук), сечение 6–10 мм².
2. Полупроводящий экран по жиле из электропроводящей резины РЭМ-1, толщина 0,4–0,6 мм.
3. Изоляция из хладостойкой резины РТИ-1: для основных жил ~4 мм, для вспомогательной — 2–2,5 мм.
4. Полупроводящий экран поверх изоляции из резины РЭМ-1.
5. Слой из синтетической плёнки ПЭТ-Э для предотвращения прилипания; допускается отсутствие при неслеживаемой оболочке.
6. Внутренняя резиновая оболочка с заполнением промежутков между жилами (натуральный/бутадиеновый каучук), толщина 5–6,5 мм.
7. Наружная хладостойкая оболочка из резины РШ-1 с высокой прочностью и износостойкостью.

Область применения кабеля КГЭ-ХЛ

• Присоединение передвижных механизмов. Подключение машин и механизмов, электроустановок 6 кВ (экскаваторы, шахтные комплексы, перегружатели).
• Соединительные сети. Присоединение оборудования с АОП при замыкании на грунт, мобильной техники и транспортёров.
• Север и открытый воздух. Эксплуатация в умеренном и холодном климате при высокой влажности и ветровых нагрузках — зона применения КГЭ-ХЛ.

Технические характеристики кабеля КГЭ-ХЛ

• Номинальное переменное напряжение — 6 кВ, 50 Гц.
• Номинальное напряжение вспомогательной жилы — 0,38 кВ.
• Температура эксплуатации — от −60 до +50 °C.
• Температура окружающей среды при монтаже без подогрева — не ниже −40 °C.
• Допустимый нагрев жил — до +80 °C.
• Минимальный радиус изгиба — 6 D при монтаже, 10 D при намотке на барабан.
• Сопротивление изоляции — не менее 50 МОм·км.
• Сопротивление экрана — не более 300 МОм·км.
• Строительная длина — 100–150 м.
• Допустимое натяжение при прокладке — 24 Н/мм².
• Климатическое исполнение — ХЛ, категория 1–3 по ГОСТ 15150.
• Срок службы — не менее 3 лет (до 5 лет — при эксплуатации с приёмным барабаном).

ГОСТ КГЭ-ХЛ

• ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие. Скачать ГОСТ
• ГОСТ 23286-78. Нормы толщин изоляции и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные. Скачать ГОСТ
• ГОСТ 31565-2012. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГЭ-ХЛ

• КГ — гибкий медный кабель с резиновой изоляцией/оболочкой.
• КГЭ — гибкий экранированный кабель в резине (без индекса ХЛ).
• КГЭ-Т — экранированный кабель в тропическом исполнении.
• КГтп — гибкий кабель на термоэластопласте.
• КГтп-ХЛ — хладостойкий вариант на термоэластопласте.
• КГН — маслостойкая резиновая оболочка, нераспространение горения.
• КПГС — гибкий кабель с резиновой изоляцией, ПЭТ-обмоткой и полиэфирным сердечником.

Производители кабеля КГЭ-ХЛ

• КАМСКИЙ КАБЕЛЬ

Кабели КГЭ-ХЛ от компании РКБ

В РКБ вы можете купить кабель КГЭ и КГЭ-ХЛ для подключения подвижных механизмов, работающих в добыче и строительстве. КГЭ-ХЛ рассчитан на эксплуатацию при температурах до −60 °C.

Кабели КГЭ/КГЭ-ХЛ отличаются высокой гибкостью, стойкостью к озону и УФ, пригодны для открытого воздуха. Каждая партия проходит заводские испытания и поставляется с комплектом сертификатов. Смотреть ассортимент силовой продукции: каталог РКБ.
