Кабель КВВГЭнг-LS-ХЛ в Санкт-Петербурге

КВВГЭнг-LS-ХЛ – хладостойкий контрольный кабель для систем с переменным напряжением 0,66 кВ частотой до 100 Гц. Изделия используются в промышленных отраслях, в электроэнергетике, для подключения систем управления и вторичных технологических сетей.

Они отличаются прочностью, надежностью, имеют специальный экран, защищающий продукцию от воздействия электромагнитных полей. Кабели имеют морозостойкую оболочку, могут применяться в северных регионах при температуре окружающей среды до -60°С.

Как выбрать кабель КВВГЭнг-LS-ХЛ

При выборе кабеля нужно учитывать номинальное напряжение подключаемого оборудования, климатические условия эксплуатации и монтажа – изделия не могут применяться при опасности механических повреждений. Важно правильно подобрать число и сечение токопроводящих жил – от этого зависит проводимость продукции, максимальный ток нагрузки.

Расшифровка кабеля КВВГЭнг-LS-ХЛ

• К – кабель контрольный.
• В – изоляция из ПВХ пластиката низкой горючести.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – защитный покров отсутствует, кабель – «голый».
• Э – экранированный.
• нг – не распространяет горение при пучковой прокладке.
• LS – низкое выделение дыма и газа при горении, тлении.
• ХЛ – хладостойкое исполнение, может применяться при температуре до -60°С.

Отсутствие буквы «А» в маркировке указывает на то, что жилы – медные. Далее идет числовое обозначение – количество и размер сечения жил.

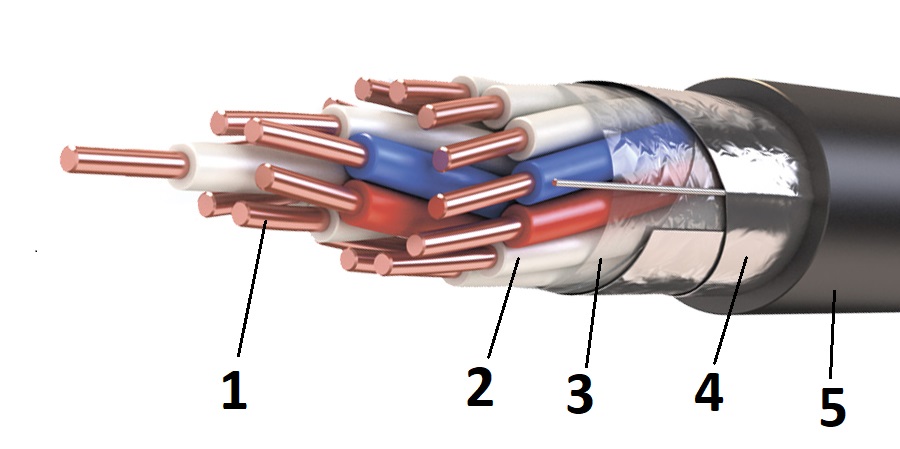

Конструкция кабеля КВВГЭнг-LS-ХЛ

1. Медные токопроводящие жилы, класс гибкости 1 по ГОСТ 22483-2012. Число жил – от 2 до 61, сечение – от 0,75 до 16 мм². Все жилы имеют одинаковое сечение.
2. Изоляция – хладостойкий ПВХ пластикат низкой пожарной опасности, толщина изоляционного слоя – от 0,6 до 0,9 мм.
   Изолированные жилы скручены, в каждом повиве или ряду предусмотрена «счетная пара» с цветовой или цифровой маркировкой. Цветовая может быть сплошным цветом или полосой шириной 1 мм. Синяя жила – счетная, красная – направляющая, остальные жилы – белые.
   При цифровой маркировке цифры выполняются темно-синим или черным цветом, наносятся на белые жилы с расстоянием не более 35 мм.
3. Обмотка сердечника полиэтилентерефталатной лентой или лентой из поливинилхлоридного пластиката. Возможно нанесение разделительного слоя из морозостойкого ПВХ пластиката пониженной пожароопасности толщиной не менее 0,5 мм.
4. Металлический экран из алюминиевой фольги номинальной толщиной 0,10-0,15 мм. Возможно применение экрана в виде медной фольги, фольгированного материала с медной проволокой диаметром 0,4-0,6 мм.
5. Наружная оболочка – морозостойкий поливинилхлоридный пластикат пониженной пожарной опасности с низким выделением дыма и газа при тлении. Толщина слоя – от 1,5 до 2,1 мм.

Область применения кабеля КВВГЭнг-LS-ХЛ

• Подключение стационарных сетей. Кабели применяются для неподвижного присоединения к приборам, аппаратам, распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частоты до 100 Гц. Могут использоваться в сетях с постоянным напряжением в 1 кВ.
• Вторичные цепи коммуникации. Используются в обслуживающих цепях коммуникации, которые необходимо защитить от воздействия внешних электрополей.
• Групповая прокладка. Кабели могут прокладываться в пучках с учетом горючей нагрузки.
• Внутренняя и наружная прокладка. Изделия прокладываются в различных помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Имеют защитный экран от электромагнитных импульсов.

Технические характеристики кабеля КВВГЭнг-LS-ХЛ

• Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Температура эксплуатации – от -60 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +90°С.
• Максимально допустимый нагрев при токе КЗ – до +160°С, длительность – 4 секунды.
• Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
• Минимальный радиус гиба кабеля – 10 диаметров.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – ХЛ, категория 1-5 по ГОСТ 15150.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Токсичность продуктов горения – от 40 до 120 включительно г/м³.
• Срок службы – 30 лет

ГОСТ КВВГЭнг-LS-ХЛ

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГЭнг-LS-ХЛ

• КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• КВВГЭнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, экранированный. С низким выделением дыма и газа при тлении.
• КВВГЭнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
• КВВГЭзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, экранированный, не распространяет горение, без защитного покрова, с заполнением.
• КВВГЭнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля КВВГЭнг-LS-ХЛ

• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель

Кабель КВВГЭнг-LS-ХЛ от компании РКБ

В компании РКБ можно купить кабели КВВГЭнг-LS-ХЛ в хладостойком исполнении. Все изделия имеют сертификаты, проходят заводские испытания контрольным напряжением, проверку изоляционных характеристик и других эксплуатационных параметров. Кабели могут применяться для подключения сетей напряжением 0,66 кВ переменного тока частотой 100 Гц.

Кабели марки КВВГЭнг-LS-ХЛ отличаются морозостойкостью, могут применяться в северных регионах при температуре окружающей среды до -60°С. Они не распространяют горение при пучковой прокладке, дымообразование при горении не приводит к снижению светопроницаемости менее 50%.
