Кабель КВВГЭнг-LSLTx в Санкт-Петербурге

КВВГЭнг-LSLTx – контрольные кабели для подключения электротехнического оборудования с переменным напряжением 0,66 кВ частотой 100 Гц. Они отличаются низким выделением продуктов горения при тлении, низкой токсичностью, могут применяться в дошкольных и образовательных учреждениях, в больницах.

Кабели имеют медный или алюминиевый экран, защищающий от электромагнитных помех, обеспечивают надежную передачу электрических сигналов. Не распространяют горение при пучковой прокладке.

Как выбрать кабель КВВГЭнг-LSLTx

При выборе силовых кабелей нужно учитывать сечение провода, количество токопроводящих жил. Важно знать условия применения продукции, номинальное напряжение подключаемого электротехнического оборудования, температуру эксплуатации и монтажа.

Расшифровка кабеля КВВГЭнг-LSLTx

• К – кабель контрольный.
• В – изоляция из ПВХ пластиката низкой горючести.
• В – оболочка из ПВХ пластиката пониженной горючести.
• Г – нет защитного покрова.
• Э – экранированный.
• нг – не распространяет горение при пучковой прокладке, может применяться в пожароопасных помещениях.
• LS – низкое выделение дыма и газа при горении, тлении.
• LTx – низкотоксичный

Отсутствие буквы «А» в начале буквенной маркировки говорит о том, что жилы – медные. Далее идет числовое обозначение, указывающее количество и размер сечения жил.

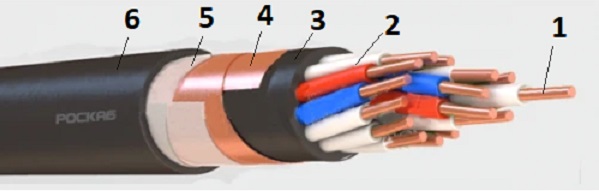

Конструкция кабеля КВВГЭнг-LSLTx

1. Медные токопроводящие жилы, класс 1 по ГОСТ 22483-2012. Число – от 2 до 61, сечение – от 0,75 до 16 мм². Все жилы имеют одинаковое сечение.
2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности, толщина – от 0,6 до 0,9 мм.
   Изолированные жилы скручены, имеют отличительную маркировку – цветовую или цифровую. Цветовая маркировка – белый, синий и красный цвет. В каждом повиве имеется «счетная пара», синяя жила – счетная, красная – направляющая. От синей отсчитывается нумерация всех жил в повиве/ряду, красная указывает направление скрутки. При цифровой маркировке цифры имеют черный или синий цвет, равноудалены друг от друга с расстоянием не более 35 мм.
3. Внутренняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности. Наносится с заполнением промежутков между изолированными токопроводящими жилами.
4. Фольгированный экран из медной фольги. Возможно экранирование алюминиевой фольгой или алюмополимерной лентой с медными проводниками диаметром от 0,4 до 0,6 мм.
5. Разделительный слой из электроизоляционной стеклянной ленты или из стеклослюдосодержащей ленты.
6. Наружная оболочка – низкотоксичный ПВХ пластикат пониженной пожарной опасности, с низким выделением дыма и газа при тлении. Толщина – от 1,5 до 2,1 мм.

Область применения кабеля КВВГЭнг-LSLTx

• Подключение неподвижных электротехнических устройств. Используются для подключения стационарных приборов и аппаратов, сборок зажимов электрических распределительных устройств с номинальным переменным напряжением 0,66 кВ частотой 100 Гц, постоянным – 1 кВ.
• Создание защищенной электропроводки. Используются в цепях, которые необходимо защитить от воздействия электромагнитных помех, для систем электроснабжения на объектах повышенной пожарной опасности.
• Применение в зданиях функциональной пожарной опасности Ф1-Ф3. Могут использоваться при прокладке электрических сетей в образовательных учреждениях, в больницах, в детских дошкольных учреждениях, в мотелях, кемпингах, в интернатах, в гостиницах, в пансионатах, клубах, в спортивных сооружениях, в метрополитене.
• Взрывоопасные помещения и объекты атомной энергетики. Используются на атомных станциях вне гермозоны, могут применяться во взрывоопасных помещениях класса В-1.
• Внутренняя и наружная прокладка. Могут использоваться при пучковой прокладке в кабельных сооружениях, внутри помещений, при воздействии электромагнитных помех. Не допускаются механические повреждения.

Технические характеристики кабеля КВВГЭнг-LSLTx

• Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +90°С.
• Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
• Минимальный радиус гиба кабеля – 6 диаметров.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.1.2.
• Климатическое исполнение – УХЛ, категория 1, 5 по ГОСТ 15150.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Токсичность продуктов горения – более 120 г/м³.
• Снижение светопроницаемости – от 40 до 50%.
• Срок службы – 30 лет

ГОСТ КВВГЭнг-LSLTx

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГЭнг-LSLTx

• КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• КВВГЭнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
• КВВГЭнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, экранированный. С низким выделением дыма и газа при тлении.
• КВВГЭзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, экранированный, не распространяет горение, без защитного покрова, с заполнением.
• КВВГЭнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля КВВГЭнг-LSLTx

• МАРПОСАДКАБЕЛЬ
• СегментЭнерго
• Электротехмаш

Кабель КВВГЭнг-LSLTx от компании РКБ

В компании РКБ можно купить кабели КВВГЭнг-LSLTx с разным количеством токопроводящих жил. Продукция прошла необходимые заводские испытания, соответствует требованиям действующих нормативных стандартов. Она комплектуется сертификатами, изготавливается из качественных материалов.

Кабели марки КВВГЭнг-LSLTx имеют оболочку из низкотоксичного ПВХ-пластиката, что позволяет использовать их при подключении оборудования в общественных зданиях, в больницах, в образовательных учреждениях. Они могут прокладываться в пучках, отличается низким дымо- и газовыделением.
