Кабель ВВГ в Санкт-Петербурге

Когда проектируется электросеть в жилом доме или на производстве, в первую очередь обращают внимание на защитные автоматы, распределительные щиты и прочее оборудование. Но основа всей системы – это кабель. Если он выбран неверно, оборудование работать не будет так, как задумано. На практике для большинства объектов используется кабель ВВГ, который отличается универсальностью и проверенными характеристиками.

Компания РКБ поставляет кабельно-проводниковую продукцию по России и ЕАЭС. В ее ассортименте эта марка занимает стабильное место, потому что спрос на нее не снижается ни в частном секторе, ни в промышленности.

Область применения

Условно кабель можно встретить в трех категориях объектов.

• Во-первых, это жилые здания. Там кабель ВВГ прокладывают в штробах стен, используют для разводки освещения и розеток. Монтажники отмечают, что работать с ним удобно: при изгибах он не ломает изоляцию и держит форму.

• Во-вторых, коммерческая сфера. Офисные центры, склады, торговые помещения. В них кабель питает системы вентиляции, кондиционирования, освещения. В условиях плотной прокладки важна устойчивость к нагреву и механическим повреждениям.

• В-третьих, промышленность. Здесь ВВГ применяется для подключения щитов, станков и оборудования. В зависимости от мощности линии выбирают нужное сечение – от 1,5 мм² до крупных размеров.

Как выбрать кабель ВВГ

При выборе кабеля ВВГ нужно определить сечение кабеля, которое зависит от мощности потребляемой электроэнергии и длины прокладки. Чем больше мощность и длина, тем больше сечение кабеля. Кроме того, необходимо обратить внимание на качество материалов, а также условия эксплуатации продукции – рабочую и монтажную температуру окружающей среды, максимальный радиус гиба при прокладке, допустимый нагрев жил и т.п.

Расшифровка кабеля ВВГ

• В – ПВХ изоляция медных токопроводящих жил.
• В – оболочка из ПВХ пластиката.
• Г – защитный покров отсутствует.

В маркировке нет буквы «А» – это указывает на то, что жилы выполнены из медных проволок.

Конструкция кабеля ВВГ

Внутри кабеля находятся медные жилы. Они бывают однопроволочными и многопроволочными. Первые чаще применяют для стационарной разводки, вторые – там, где важна гибкость.

Каждая жила покрыта изоляцией из ПВХ пластиката. Наружная оболочка сделана из того же материала, но более плотного состава. Такая комбинация защищает жилы от коротких замыканий и внешних повреждений. Цветовая маркировка стандартная: синий цвет для нулевой жилы, желто-зеленый – для заземления, остальные используются как фазные.

На практике это значит, что электрик при подключении быстрее ориентируется и снижает вероятность ошибки.

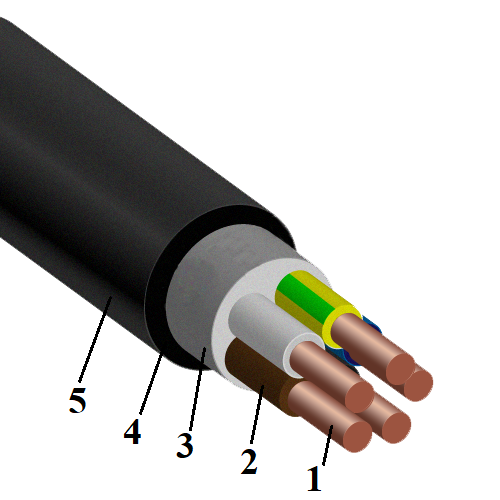

1. Жилы – медные, однопроволочные круглой формы, сечением от 1,5 до 50 мм², многопроволочные – от 16 до 400 мм². Секторные многопроволочные жилы имеют сечение от 25 до 400 мм².

   Число жил – от 1 до 5. Сечение жилы нулевой/заземления – от 16 до 185 мм² при сечении основных жил от 25 до 400 мм². В четырехжильном проводе – помимо трех основных жил имеется заземляющая или нулевая жила меньшего сечения, в пятижильном – три фазных жилы, нулевая и заземляющая жила.

2. Изоляция – поливинилхлоридная композиция. Жилы имеют цветовую маркировку, синий цвет – нулевая жила, желтый с зеленой полосой – жила заземления. Допускается маркировка сплошным цветом или продольными полосами шириной более 1 мм.
3. Заполнение пространства между жилами – экструдированная ПВХ композиция для придания конструкции круглой формы.
4. Внутренняя оболочка – ПВХ пластикат.
5. Наружная оболочка – поливинилхлоридная композиция черного цвета.

Область применения кабеля ВВГ

• Подключение стационарных установок. Номинальное переменное напряжение электротехнических устройств – 0,66 и 1 кВ частотой 50 Гц. Может использоваться в качестве электропроводки жилых помещений, прокладываться под штукатуркой и в заранее подготовленных трассах.
• Одиночная прокладка. Не рекомендуется прокладывать внутрь поверхностей с горючими или трудногорючими материалами.
• Разноуровневая прокладка. Изделия могут прокладываться на вертикальных и горизонтальных участках без учета перепада высот.
• Прокладка электросетей в открытых кабельных сооружениях. Возможна протяжка по мостам, на кабельных эстакадах, в коллекторах, по эстакадам и в других местах без риска механических повреждений продукции. Не рекомендуется протяжка по деревянным и другим горючим поверхностям. При укладке в траншею проводник нуждается в защите – прокладка в трубе, канале и т.п.

Технические характеристики кабеля ВВГ

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтаж при температуре окружающей среды – не ниже -15°С. При более низкой температуре требуется предварительный подогрев изделия для повышения его пластичности.
• Допустимый длительно-допустимый нагрев - до +70°С.
• Нагрев в режиме перегрузки – до +90°С, не более 8 часов в течение суток, за все время эксплуатации продукции – не более 1000 часов.
• Предельная температура при КЗ – до +160°С, в течение 4 секунд.
• Сопротивление изоляции – не менее 7 – 12 МОм на 1 км длины.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных, 7,5 диаметров – для многожильных моделей.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².

ГОСТ ВВГ

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГ

• ВВГ-П – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, плоское сечение. Для одиночной прокладки.
• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение.
• ВВГз – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, с заполнением.
• ВВГнг(А) – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение при пучковой прокладке.
• ВВГнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение при пучковой прокладке, с пониженным дымо- и газовыделением при тлении.
• ВВГнг-HF – с медными жилами, с изоляцией и оболочкой из ПВХ низкой пожарной опасности, без защитного покрова, не распространяет горение, не содержит галогенов.
• ВВГнг-FRLS – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, не распространяет горение, с пониженным дымо- и газовыделением при тлении. Огнестойкий.

Производители кабеля ВВГ

• Агрокабель
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• КАМСКИЙ КАБЕЛЬ
• Магна
• Промстройкабель
• ПромЭл
• Рыбинсккабель
• Сарансккабель
• Севкабель
• Цветлит
• ЭКЗ "Кольчугино"
• Элкаб КЗ
• ЭЛПРОМ
• Эм-кабель
• Энергокабель

Кабель ВВГ от компании РКБ

Преимущества эксплуатации

Кабель служит долго. При правильной прокладке его срок службы составляет около тридцати лет. Важно, что он не требует особого ухода: достаточно изначально выбрать подходящее сечение и условия прокладки.

Для монтажников удобство тоже имеет значение. Кабель гнется без разрушения оболочки, не боится стандартных перепадов температур. В жилых объектах это экономит время, на промышленных – снижает вероятность простоя оборудования.

Компания РКБ делает акцент на поставках сертифицированной продукции. Это защищает заказчиков от рисков, связанных с контрафактом, и обеспечивает соответствие характеристик заявленным нормам.

Как выбрать кабель ВВГ

При выборе учитывают три параметра.

• Первый – мощность оборудования. Чем больше нагрузка, тем больше должно быть сечение.

• Второй – способ прокладки. Скрытая проводка требует одного подхода, открытая в лотках и коробах – другого.

• Третий – условия эксплуатации. Важно учитывать температуру, влажность, особенности помещения.

Ошибки здесь приводят к перегреву жил и сокращению срока службы. Поэтому компания РКБ предоставляет консультации инженеров: специалисты помогают подобрать оптимальный вариант именно для конкретного объекта.

Кабель ВВГ применяется в самых разных сферах – от квартир до промышленных комплексов. Его ценят за надежность, удобство монтажа и широкий диапазон сечений.

Сотрудничество с компанией РКБ гарантирует, что заказчик получает оригинальную продукцию, сопровождаемую сертификатами и поставляемую в срок. Это снижает риски, упрощает проектирование и обеспечивает стабильную работу электросетей на протяжении всего срока службы.
