Кабель ВВГнг-FRLSLTx

Кабель ВВГнг-FRLSLTx в Санкт-Петербурге

Кабель ВВГнг-FRLSLTx – огнестойкая продукция с медными токопроводящими жилами в изоляции и оболочке из низкотоксичного ПВХ пластиката. Они используются в системах передачи и распределения электроэнергии в системах с номинальным переменным напряжением до 0,66 и 1 кВ.

Силовые кабели применяются в системах противопожарной защиты, а также в местах, где необходимо сохранение работоспособности в условиях пожара. Низкая токсичность продуктов горения позволяет применять их в образовательных учреждениях, в больницах, в метро и т.п.

Как выбрать кабель ВВГнг-FRLSLTx

При выборе продукции важно учитывать основные технические характеристики продукции – сечение и количество жил, номинальный ток нагрузки, напряжение электросети. Также большое значение имеет климатическое исполнение кабеля, категория размещения, монтажный радиус, температурный диапазон эксплуатации.

Расшифровка кабеля ВВГнг-FRLSLTx

  • В – ПВХ изоляция медных токопроводящих жил.
  • В – оболочка из ПВХ пластиката пониженной горючести.
  • Г – броня отсутствует.
  • нг – не распространяет горение, может применяться в пожароопасных помещениях.
  • FR – огнестойкий, сохраняет работоспособность в течение трех часов при пожаре.
  • LS – низкое выделение дыма и газа при тлении.
  • LTx – низкотоксичный.

После буквенного обозначения указывается цифровое – число жил, площадь поперечного сечения жилы, рабочее напряжение.

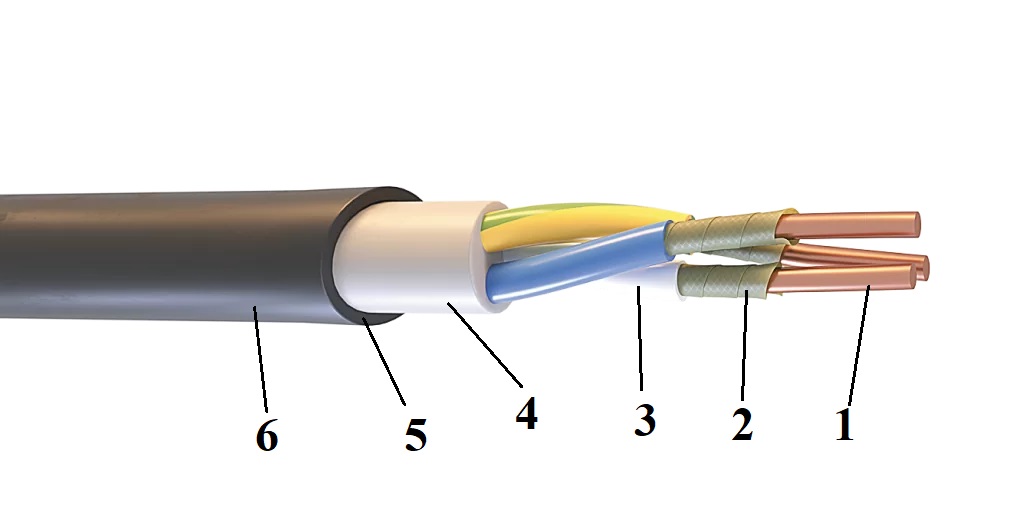

Конструкция кабеля ВВГнг-FRLSLTx

  1. Жилы – медные однопроволочные или многопроволочные, круглой или секторной формы (1, 2 класса по ГОСТ 22483). Номинальное сечение – от 1,5 до 240 мм2. Число жил – от 1 до 6. Фазные жилы имеют одинаковое сечение, нулевая жила или заземление – меньшее.
  2. Термический барьер – слюдосодержащее волокно поверх медных жил.
  3. Изоляция – поливинилхлорид пониженной пожарной опасности, с низким выделением дыма, пониженной токсичностью продуктов горения. Изолированные имеют отличительную расцветку. Маркировка – сплошная или в виде продольных полос шириной более 1 мм. У нулевой жилы – синий цвет, у заземления – желто-зеленая.
  4. Заполнение – внутреннее пространство кабеля марки ВВГнг-FRLSLTx имеет плотное заполнение из поливинилхлоридной композиции, обеспечивающее круглую форму изделия. Модели с секторными жилами могут выпускаться без заполнения.
  5. Внутренняя оболочка – поливинилхлоридная композиция низкой горючести и токсичности.
  6. Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением продуктов горения при тлении, низкой токсичностью продуктов горения.

Область применения кабеля ВВГнг-FRLSLTx

  • Подключение стационарных устройств. Передача электрической энергии в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100Гц, постоянном – до 1,5 кВ.
  • Огнестойкая проводка. Монтаж электрических коммуникаций в операционных отделениях больниц, в образовательных учреждениях, зданиях с классом пожарной опасности Ф1-Ф3. Применяются для создания цепей аварийного электроснабжения и питания оборудования.
  • Внутренняя прокладка. Могут прокладываться на промышленных объектах, в производственных помещениях, в жилых зданиях, в метрополитене, в спортивных комплексах, музеях, в больницах, гостиницах.
  • Объекты атомной энергетики вне гермозоны. Могут применяться в зонах с высокой взрывоопасностью.

Технические характеристики кабеля ВВГнг-FRLSLTx

  • Номинальное напряжение – 0,66, 1 кВ переменного тока, 1,5 кВ постоянного тока.
  • Температура эксплуатации – от -50 до +50°С.
  • Относительная влажность при +35°С – до 98%.
  • Монтажная температура – не ниже -15°С, иначе требуется предварительный подогрев изделий.
  • Допустимый нагрев – при эксплуатации до +70°С.
  • Температура в режиме перегрузки – до +90°С, до 8 часов, общее время за весь период эксплуатации – 1000 часов.
  • Температура жил при КЗ – до +250°С, в течение 5 секунд.
  • Предельная температура токопроводящих жил при КЗ – до +400°С.
  • Максимальный монтажный радиус – 10 наружных диаметров для одножильных, 7 диаметров – для многожильных кабелей.
  • Строительная длина – от 200 до 450 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Огнестойкость – не менее 180 минут.
  • Токсичность продуктов горения – 120 г/м3.
  • Климатическое исполнение – УХЛ, 3 или 4 категории по ГОСТ 15150.

ГОСТ ВВГнг-FRLSLTx

  • ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-FRLSLTx

  • ВВГнг-LS – с медными жилами, без защитного покрова, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
  • ВВГнг-HF – с медными жилами, без защитного покрова, с изоляцией и оболочкой из ПВХ, не содержит галогенов, не распространяет горение.
  • ВВГнг(А) – с медными жилами, без защитного покрова, с изоляцией и оболочкой из ПВХ, не распространяет горение при пучковой прокладке.
  • ВВГнг-FRLS – огнестойкий, с медными жилами, без защитного покрова, с изоляцией и оболочкой из ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
  • ВВГнг – с медными жилами, без защитного покрова, с изоляцией и оболочкой из ПВХ, не распространяет горение.

Производители кабеля ВВГнг-FRLSLTx

  • Агрокабель
  • Алюр
  • АЛЮР КАБЕЛЬНЫЙ ЗАВОД
  • БалтикКабель
  • ВеЛесКаб
  • ВОКЗ
  • ИВКЗ
  • Кабэкс
  • КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
  • Кавказкабель
  • Конкорд
  • Лептон
  • Лидеркабель
  • Пересвет
  • ПРОМЭКО
  • ПромЭл
  • Росскат
  • СегментЭнерго
  • Цветлит
  • Элкаб КЗ
  • ЭЛПРОМ
  • Эм-кабель
  • Ярославский кабель

Кабель ВВГнг-FRLSLTx от компании РКБ

В компании РКБ можно купить кабели ВВГнг-FRLSLTx с круглым сечением для создания противопожарных систем на социальных объектах, в образовательных учреждениях, в больницах, в гостиницах и т.п. Все изделия прошли заводские испытания и приемку отделом качества, соответствуют требованиям действующих нормативных стандартов.

Кабели марки ВВГнг-FRLSLTx отличаются огнестойкостью, прочностью, надежностью, длительным сроком эксплуатации, не теряют своих эксплуатационных характеристик в условиях пожара в течение 180 минут.
