Кабель ВВГнг-LSLTx

Кабель ВВГнг-LSLTx в Санкт-Петербурге

ВВГнг LS-LTx – промышленный стандарт устойчивости и пожарной защиты

Кабель ВВГнг LS-LTx создан для электросетей, где недопустим даже кратковременный сбой. Его структура рассчитана на работу в средах с постоянным тепловым и механическим воздействием.

Изоляция и оболочка изготовлены из модифицированных безгалогенных полимеров – материал не поддерживает горение и не выделяет едкого дыма при перегреве. Это решение выбирают там, где безопасность не допускает компромиссов, на объектах энергетики, транспорта, в медицинских и общественных зданиях.

Кабель сохраняет форму, не растрескивается и не теряет диэлектрических свойств даже при длительной нагрузке. Каждая партия проходит контроль по параметрам сопротивления изоляции, устойчивости к деформации и тепловому старению. Технические особенности ВВГнг LS-LTx:

• стабильно работает при колебаниях температуры от –50 до +70 градусов;

• изоляция не поддерживает горение даже при групповом монтаже;

• низкое газо и дымовыделение при аварийных режимах;

• точная геометрия жил обеспечивает равномерное распределение тока;

• доступен в широком диапазоне сечений – для сетей любой мощности.

Продукция РБК выпускается в строгом соответствии с техническими регламентами и предназначена для систем, где электрическая надежность должна быть гарантирована независимо от внешних условий.

ВВГнг А LS-LTx – кабель для промышленной сети, где важна точность и контроль

Кабель ВВГнг А LS-LTx – это инженерное решение для энергосистем, требующих стабильной передачи тока при строгих ограничениях по пожарной безопасности. В основе конструкции – алюминиевые жилы обозначение А, обеспечивающие оптимальное соотношение массы, стоимости и проводимости. Такой проводник снижает нагрузку на несущие конструкции и щитовое оборудование, оставаясь надежным при высоких токах и длительных циклах эксплуатации.

Изоляция и оболочка из безгалогенных материалов не поддерживают горение даже при групповой прокладке. При нагреве они не выделяют коррозионных газов, что исключает повреждение металлоконструкций и оборудования. Особенности кабеля ВВГнг А LS-LTx:

• стабильная передача электроэнергии при токах до номинальных пределов;

• повышенная стойкость к деформациям, вибрации и перепадам температуры;

• низкое дымо и газовыделение при коротком замыкании или перегреве;

• минимальные потери при прокладке на большие расстояния;

• легкий монтаж в кабель-каналах, лотках и стеновых нишах.

Продукция РБК проходит контроль на каждом технологическом этапе – от точности геометрии жил до испытаний на старение изоляции. Компания изготавливает кабели LS-LTx в медном и алюминиевом исполнении, адаптируя конструкцию под требования конкретного проекта, от промышленного комплекса до транспортного узла.

ВВГнг А LS-LTx от РБК – это не компромисс между ценой и надежностью, а инструмент, рассчитанный на долговременную эксплуатацию в системах, где отказ сети недопустим.

ВВГнг LS-LTx – расшифровка, состав и инженерные особенности конструкции

Кабель ВВГнг LS-LTx относится к категории проводников повышенной пожаробезопасности и экологической чистоты. Его индекс не просто маркировка, а отражение ключевых технологических свойств, заложенных в конструкцию. Расшифровка обозначения:

• ВВГ – изоляция и наружная оболочка из поливинилхлорида, устойчивого к старению и не распространяющего горение;

• нг – не горючий при групповом монтаже;

• LS Low Smoke – низкий уровень дымовыделения при воздействии высоких температур;

• LTx Low Toxicity Extended – минимальная токсичность выделяемых газов и улучшенная стойкость изоляции при длительном нагреве.

ВВГнг LS-LTx – это результат инженерной оптимизации, его конструкция рассчитана на длительную работу при температурных колебаниях, вибрациях и плотной прокладке в кабельных трассах.

В отличие от стандартных аналогов, LS-LTx сохраняет стабильные электрические параметры даже при аварийных режимах и не выделяет агрессивных соединений, повреждающих оборудование.

Кабель используется в закрытых помещениях с высокой плотностью людей – в больницах, школах, бизнес-центрах, на транспортных узлах и объектах энергетики. Благодаря низкой токсичности он подходит для систем аварийного питания, сигнализации и связи.

Компания РБК обеспечивает точное соответствие геометрии, изоляции и маркировки каждой партии ВВГнг LS-LTx. Производство ведется по действующим нормам ГОСТ и IEC, что позволяет применять кабель на объектах любого масштаба – от бытовых сетей до промышленных комплексов с круглосуточной нагрузкой.

Как выбрать кабель ВВГнг-LSLTx

При выборе кабеля нужно знать параметры эксплуатации подключаемых электроустановок, следует оценить требуемую длину кабеля и его сечение, так как это может влиять на его электрические характеристики. От сечения и числа медных жил зависит предельный ток нагрузки изделий. Также нужно учитывать условия эксплуатации и монтажа продукции.

Расшифровка кабеля ВВГнг-LSLTx

• В – изоляция медных токопроводящих жил из ПВХ пластиката низкой пожарной опасности.
• В – оболочка из ПВХ пластиката пониженной пожарной опасности.
• Г – специальный защитный покров отсутствует.
• нг – не распространяет, может применяться в пожароопасных средах.
• LS – низкое выделение дыма и газа при тлении, горении.
• LTx – низкотоксичный.

Нет буквы «А», значит, жилы – медные. После буквенного обозначения указывается число жил и их номинальное сечение.

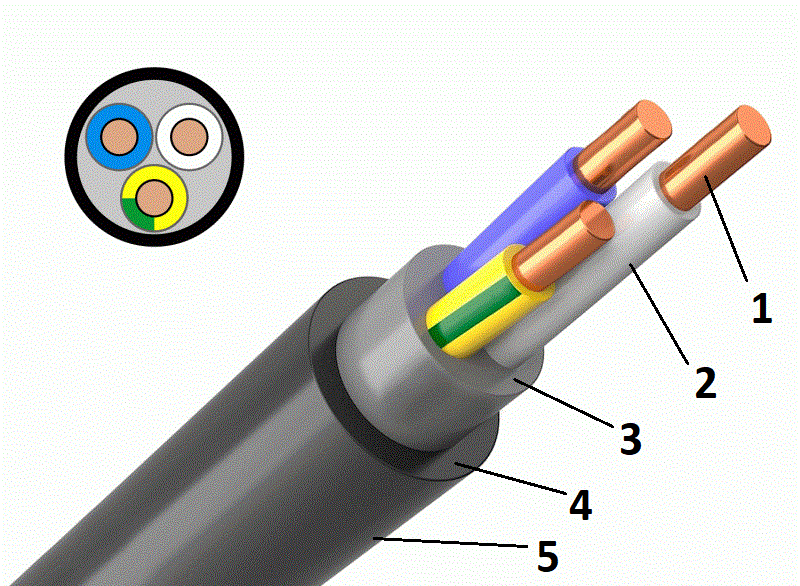

Конструкция кабеля ВВГнг-LSLTx

1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Номинальное сечение однопроволочных жил круглой формы – от 1,5 до 50 мм², многопроволочных – от 16 до 240 мм². Секторные многопроволочные имеют сечение от 25 до 240 мм².

   Число жил – от 1 до 5. Основные жилы имеют равное сечение, в четырехжильных кабелях нулевая/заземляющая жила может выпускаться с меньшим сечением.

2. Изоляция – ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Имеется цветовая кодировка жил. Нулевая – синяя, жила заземления – двухцветная, зелено-желтая. Жилы многожильных кабелей скручены в сердечник.
3. Внутреннее заполнение – полимерный материал пониженной пожарной опасности, с низким дымо- и газовыделением, с пониженной токсичносью продуктов горения. Все промежутки между изолированными жилами заполнены, кабель имеет круглое сечение.
4. Внутренняя оболочка – низкотоксичный ПВХ пониженной пожарной опасности.
5. Наружная оболочка – ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения.

Область применения кабеля ВВГнг-LSLTx

• Подключение стационарных устройств. Передача и распространение электроэнергии в системах с номинальным напряжением до 1 кВ частотой до 50Гц или с постоянным напряжением до 1,5 кВ.
• Разноуровневые трассы. Могут протягиваться по вертикальным участкам, по наклонным поверхностям без учета уровня трассы.
• Внутренняя и наружная прокладка. Используются при протяжке электросети и для подключения оборудования в производственных помещениях, в жилых зданиях. Могут прокладываться в кабельных каналах, в открытых кабельных сооружениях с учетом объема горючей нагрузки. Прокладка на воздухе возможна при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
• Применение в зданиях функциональной пожарной опасности Ф1-Ф3. Могут прокладываться в больницах, образовательных учреждениях, в домах престарелых, в санаториях, гостиницах, общежитиях, в клубах, в метрополитене и т.д.
• Объекты атомной энергетики. Используются вне гермозоны, могут применяться во взрывоопасных помещениях класса В-1а, в системах энергоснабжения на объектах повышенной пожарной опасности.

Технические характеристики кабеля ВВГнг-LSLTx

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 100 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Температура прокладки без предварительного нагрева – не ниже -15°С.
• Допустимый нагрев при эксплуатации – до +70°С.
• Температура в режиме перегрузки – до +90°С.
• Продолжительность работы в режиме перегрузки – до 8 часов, общее время за весь период – 1000 часов.
• Температура жил при КЗ – до +250°С, время – 4 секунды.
• Предельная температура по условию невозгорания токопроводящих жил при КЗ – до +350°С.
• Радиус гиба многожильных проводов – 7,5 диаметров.
• Радиус гиба одножильных проводов – 10 диаметров.
• Строительная длина – 450 метров для кабелей сечением 1,5-16 мм², 300 метров для изделий сечением 25-70 мм², 200 метров – для сечения 95 мм² и выше.
• Показатель токсичности продуктов горения – до 120 г/м³.
• Снижение светопроницаемости при горении и тлении – 50%.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Климатическое исполнение – УХЛ и В, 3 и 4 категории.

ГОСТ ВВГнг-LSLTx

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-LSLTx

• ВВГнг – с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, не распространяет горение.
• ВВГнг(А)-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пониженной пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке, с пониженным дымо- и газовыделением при тлении.
• ВВГнг-HF – с медными жилами, с изоляцией и оболочкой из безгалогенного ПВХ низкой пожарной опасности, без защитного покрова, не распространяет горение.
• ВВГнг-FRLS – огнестойкий, с медными жилами, с изоляцией и оболочкой из ПВХ низкой горючести, без защитного покрова, не распространяет горение, с пониженным дымо- и газовыделением при тлении.
• ВВГнг-FRLSLTx – огнестойкий, с медными жилами, без защитного покрова, с изоляцией и оболочкой из низкотоксичного ПВХ, с пониженным дымо- и газовыделением при тлении, не распространяет горение.

Производители кабеля ВВГнг-LSLTx

• Агрокабель
• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БалтикКабель
• ВЛКЗ
• ВОКЗ
• ДМИТРОВКАБЕЛЬ
• ИВКЗ
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• Конкорд
• Лептон
• Лидер
• Магна
• Пересвет
• ПРОМЭКО
• ПромЭл
• ПСКОВКАБЕЛЬ
• СегментЭнерго
• СКТ ГРУПП
• Технокабель
• Цветлит
• Элкаб КЗ
• ЭЛПРОМ
• Эм-кабель

Кабель ВВГнг-LSLTx от компании РКБ

В компании РКБ можно купить кабели ВВГнг-LSLTx с круглым сечением для подключения электротехнических установок с номинальным напряжением 0,66 и 1 кВ. Все изделия имеют сертификаты, соответствуют требованиям нормативных стандартов, прошли заводские испытания.

Кабели марки ВВГнг-LSLTx отличаются прочностью, надежностью, безопасностью. Могут применяться на социальных объектах, в образовательных учреждениях, в больницах, в гостиницах и т.п.
