Кабель ВВГнг-LS-П в Санкт-Петербурге

Кабель ВВГнг-LS-П предназначен для передачи, распределения электроэнергии в фиксированных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц. Он имеет плоский профиль сечения, подходит для использования в сухих, сырых помещениях, для протяжки по кабельным эстакадам. Допускается открытая прокладка при условии обеспечения защиты от механических повреждений.

Кабель ВВГнг-LS-П также успешно функционирует на высотах до 4300 метров над уровнем моря. Он обеспечивает безопасность, надежность электроснабжения в самых требовательных условиях. Не рекомендуется прокладка в траншеях.

Как выбрать кабель ВВГнг-LS-П

При выборе кабеля ВВГнг-LS-П следует обратить внимание на вид кабеля, его размер сечения, количество токопроводящих жил, наличие нулевой или заземляющей жилы. Предельная токовая нагрузка и допустимое напряжение электроустановки играют важную роль при выборе кабельной продукции.

Кроме того, нужно учесть условия эксплуатации изделий, такие как монтажная, рабочая температура, а также нагрев при коротком замыкании. Все эти факторы влияют на безопасность, эффективность работы электроустановки.

Расшифровка кабеля ВВГнг-LS-П

• В – изоляция жил из поливинилхлоридного пластиката пониженной пожарной опасности.
• В – оболочка из ПВХ пластиката низкой пожарной опасности.
• Г – нет защитного покрова.
• нг – не распространяет горение, может применяться в зонах с высокой пожарной опасностью.
• LS – низкое выделение дыма и газа при тлении
• П – плоский, жилы расположены в одной плоскости, параллельно друг другу.

Отсутствие «А» в маркировке означает, что жилы – медные.

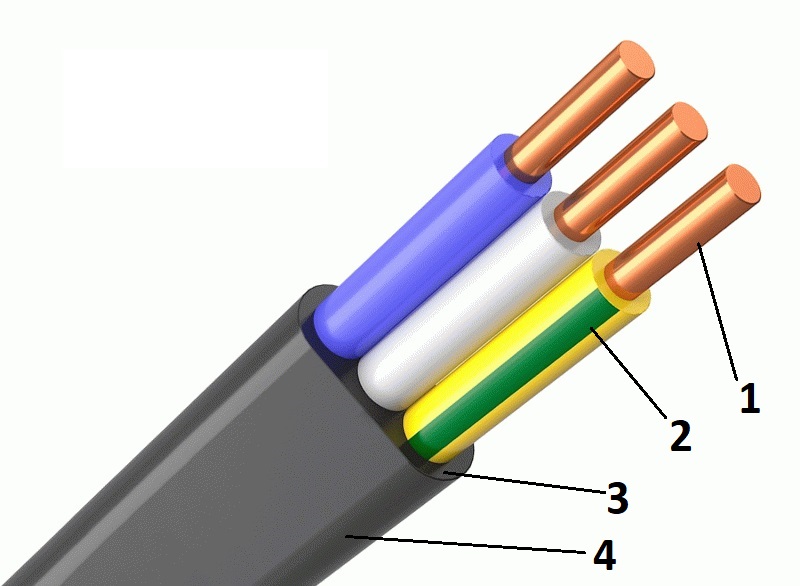

Конструкция кабеля ВВГнг-LS-П

1. Жилы – медные, круглой или секторной формы. Число жил – от 2 до 5. Номинальное сечение однопроволочных жил – от 1,5 до 16 мм². Жилы имеют одинаковое сечение, располагаются в одной плоскости параллельно друг другу, заполнение пространства между изолированными жилами не предусмотрено.
2. Изоляция – ПВХ пластикат. Толщина изоляционного слоя – от 0,6 до 1 мм. Все жилы имеют цветовую кодировку – сплошную или полосами шириной 1 мм в соответствии с ГОСТ 31996. Если в конструкции есть нулевая жила, она отмечается синим цветом, заземление – зелено-желтым.
3. Внутренняя оболочка – поливинилхлоридный пластикат низкой пожарной опасности.
4. Наружная оболочка – поливинилхлоридная композиция пониженной пожароопасности с низким выделением дыма и газа при тлении. Толщина – от 1,2 до 1,5 мм.

Область применения кабеля ВВГнг-LS-П

• Стационарные установки. Применяются в электроустановках и в системах с номинальным переменным напряжением тока до 0,66 и 1 кВ частотой 50 Гц, постоянным – в 2,4 раза большим.
• Наружная прокладка. Может прокладываться на воздухе при отсутствии опасности механических повреждений, при защите от прямых солнечных лучей.
• Внутренняя прокладка. Используется во внутренней разводке электросети, прокладывается в сухих и сырых помещениях, в шахтах, кабельных сооружений, в частично затапливаемых помещениях.
• Разноуровневые трассы. Могут протягиваться по горизонтальным, наклонным, вертикальным участкам трассы. Высота над уровнем моря – до 4300 метров.
• Взрывоопасные зоны класса В1б, В1г, В-II и ВII-а.

Технические характеристики кабеля ВВГнг-LS-П

• Номинальное переменное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц. Постоянное напряжение – в 2,4 раза больше.
• Окружающая температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый рабочий нагрев – до +70°С.
• Нагрев в режиме перегрузки – до +90°С. Длительность – не более 8 часов в сутки, до 1000 часов за весь период.
• Температура токопроводящих жил при КЗ – до +160°С.
• Предельная температура жил по условию невозгорания при КЗ – до +350°С.
• Радиус изгиба кабелей (наружный) – 7,5 диаметров.
• Сопротивление изоляции – 7...12 МОм*км (при нагреве жил до +20°С).
• Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
• Строительная длина – от 200 до 450 метров.
• Прочность изоляции и оболочки при разрыве – не менее 10 Н/мм.

ГОСТ ВВГнг-LS-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ВВГнг-LS-П

• ВВГнг(А) – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение при пучковой прокладке.
• ВВГнг-П – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной пожарной опасности, без защитного покрова, не распространяет горение, плоский профиль.
• ВВГнг-LS – с медными жилами, с изоляцией и оболочкой из ПВХ пониженной пожарной опасности, без защитного покрова, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
• ВВГ-П – с медными жилами, с изоляцией и оболочкой из ПВХ, без защитного покрова, плоский профиль. Для одиночной прокладки.
• ВВГнг-HF-П – с медными жилами, с изоляцией и оболочкой из безгалогенного ПВХ низкой пожарной опасности, без защитного покрова, не распространяет горени, плоский профиль.

Производители кабеля ВВГнг-LS-П

• АЛЬФАКАБЕЛЬ
• АМГ
• ВеЛесКаб
• ВЛКЗ
• ВЭКЗ
• ГОСТКАБЕЛЬ
• ДМИТРОВКАБЕЛЬ
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• КАМСКИЙ КАБЕЛЬ
• Лидер
• Магна
• Металлист
• МОНЭЛ
• ПРОМЭКО
• ПромЭл
• ПСКОВКАБЕЛЬ
• Радиус
• Рыбинсккабель
• РЭК-PRYSMIAN
• СКТ ГРУПП
• ЭЛПРОМ

Кабель ВВГнг-LS-П от компании РКБ

Компания РКБ предлагает купить кабели ВВГнг-LS-П с медными токопроводящими жилами и плоским сечением. При изготовлении продукции применяются только качественные материалы. Изделия проходят многоступенчатый контроль качества, заводскую проверку изоляционных характеристик и других параметров.

Кабели марки ВВГнг-LS-П отличаются надежностью, высокой пропускной способностью, возможностью прокладки по сложным трассам без учета ограничения по уровню. Они комплектуются сертификатами, соответствуют заявленным характеристикам.
