Кабель АСБл: конструкция, назначение, применение

АСБл — силовая бронированная марка кабеля с алюминиевыми жилами и пропитанной бумажной изоляцией для распределительных сетей напряжением до 10 кВ. Свинцовая оболочка и стальная броня защищают линию в земле, поэтому марку прокладывают на грунтах с высокой коррозионной активностью и риском механических повреждений. Разберем, что зашифровано в маркировке, как устроен сердечник кабеля и как монтировать муфты на кабель АСБл.

Расшифровка маркировки АСБл

В маркировке буквы называют один элемент конструкции. Расшифровка читается слева направо:

• А — токопроводящая жила из алюминия

• С — оболочка из свинца

• Б — броня из двух стальных оцинкованных лент

• л — подушка под броней с лавсановой (ПЭТ) лентой

За буквами следуют цифры — число жил, сечение в квадратных миллиметрах и класс напряжения, например АСБл 3х150-10 кВ. По такой записи сразу понятна и конструкция, и область применения марки.

Концевой индекс «л» отделяет АСБл от соседних марок. У простого АСБ подушка собрана только из битума и бумаги, у АСБ2л лент две, а у АСБл — одна лавсановая лента в подушке. Лента не впитывает влагу и продлевает ресурс свинцовой оболочки в сыром грунте.

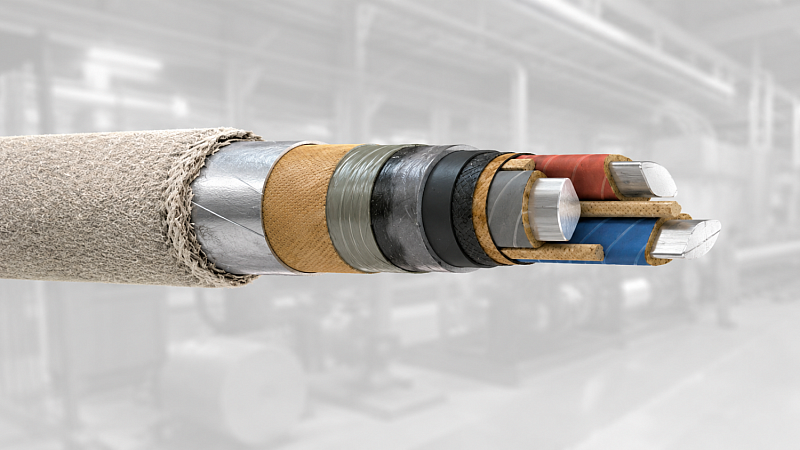

Конструкция кабеля АСБл

Сердечник набирается слоями по ГОСТ 18410-73, и каждый слой решает свою задачу. В центре расположены три алюминиевые жилы — монолитные или скрученные из нескольких проволок, круглые или секторные. Каждую жилу обматывают лентами кабельной бумаги, пропитанной вязким маслоканифольным составом, а промежутки между жилами заполняют жгутами из той же бумаги, чтобы скрутка вышла круглой.

Поверх скрутки остальные слои:

• поясная изоляция — общая бумажная обмотка, стягивающая жилы в единый сердечник

• свинцовая оболочка — сплошная труба, опрессованная поверх изоляции, не пропускает влагу к бумаге

• подушка с лавсановой лентой — буфер между свинцом и сталью, гасит трение и защищает оболочку

• броня из двух стальных лент — оцинкованные ленты толщиной 0,3–0,8 мм, наложенные с перекрытием

• наружный покров — пропитанная битумом пряжа или стекловолокно против коррозии стали

Алюминий вместо меди снижает вес и стоимость линии при сопоставимой проводимости, а благодаря свинцовой оболочке с лавсановой лентой марка устойчива к влаге, агрессивным грунтам и грызунам.

Технические характеристики

Часть параметров АСБл зависит от класса напряжения — чем оно выше, тем толще изоляция и строже температурный режим. Базовые значения по ГОСТ 18410-73 собраны в таблице:

Общие для всех классов параметры одинаковы:

• частота сети — 50 Гц

• температура эксплуатации — от −50 до +50 °C

• прокладка без предварительного прогрева — от 0 °C

• сопротивление изоляции при +20 °C — не менее 200 МОм·км

• минимальный радиус изгиба — 15 наружных диаметров

• срок службы — около 30 лет

Токовая нагрузка в таблицу не вынесена, поскольку ее определяет сечение жил, а не класс напряжения. Для трехжильных марок 10 кВ длительный ток в земле составляет 218 А у сечения 120 мм², 275 А у 185 мм² и 314 А у 240 мм².

Область применения

АСБл прокладывают в стационарных распределительных сетях переменного тока 6 и 10 кВ. Сечение и класс напряжения подбирают под объект, а свинцовая оболочка с усиленной подушкой особенно важна в тяжелых грунтах.

Чаще всего марку применяют на таких объектах:

• городские распределительные сети — линии между РП и трансформаторными подстанциями

• промышленные площадки — межцеховые магистрали металлургии, химии, машиностроения

• энергоемкие производства — питание насосных, компрессорных и обогатительных узлов

• подземные коммуникации — траншеи во влажных, засоленных и химически активных грунтах

На грунтах с блуждающими токами марка остается устойчивой за счет герметичной оболочки, а при особо агрессивной среде вместе с блуждающими токами вместо АСБл применяют АСБ2л с двойной подушкой.

Прокладка и условия эксплуатации

Линию прокладывают по одному кабелю — техническими условиями задано минимальное расстояние между параллельными трассами около 0,3 метра. Зазор не случаен: бумажная изоляция чувствительна к перегреву, и просвет между линиями позволяет теплу уходить в грунт, а не накапливаться от соседних кабелей.

Несколько правил определяют сохранность линии при монтаже:

• укладка от 0 °C — в мороз кабель прогревают, иначе свинец и пропитка трескаются на изгибе

• радиус изгиба от 15 диаметров — на крутом повороте свинцовая оболочка и бумага деформируются

• перепад высот до 15 метров — выше предела вязкая пропитка стекает к нижней точке и оголяет изоляцию

• защита от огня — компоненты изоляции не выдерживают открытого пламени

На подвижных и сыпучих грунтах линию укладывают змейкой с запасом по длине, чтобы сезонные подвижки не растянули кабель. На вертикальных трассах сверх 15 метров перепада ставят стопорные муфты, которые делят линию на участки и удерживают пропитку от стекания.

Монтаж соединительных и концевых муфт

Бумажная изоляция боится влаги, поэтому разделка и монтаж муфт — самый ответственный этап работ. Концы кабеля оставляют загерметизированными заводскими капами и снимают их только в момент разделки, а саму муфту монтируют и герметизируют в тот же день.

Муфты делятся по назначению на два типа:

• соединительные — сращивают строительные длины на прямых участках трассы

• концевые — оформляют выход линии к оборудованию, шинам или другому кабелю

Соединительная муфта восстанавливает герметичность оболочки на стыке, поэтому поврежденный участок меняют отрезком на муфтах без перекладки всей трассы. Концевая защищает разделанный конец от влаги и выравнивает электрическое поле на срезе. От качества муфт напрямую зависит ресурс линии — большинство отказов бумажных кабелей приходится на негерметичные соединения.

АСБл или кабель из сшитого полиэтилена?

Бумажная изоляция десятилетиями оставалась основным решением для сетей 6–10 кВ, но в новых проектах ее все чаще сменяет кабель с изоляцией из сшитого полиэтилена (СПЭ) — марки вроде АПвПуг или АПвБбШп. Разница между двумя подходами принципиальная. У бумаги изоляцию обеспечивает пропитка, чувствительная к влаге и перепадам высот, а у СПЭ — твердый полимер с большим температурным запасом и стабильными электрическими свойствами. Полностью вытеснить бумагу СПЭ пока не может — на действующих сетях врезку и ремонт удобнее проводить тем же типом кабеля, а демонтировать старую трассу ради перехода на полиэтилен дорого.

Из такого сравнения можно сделать вывод, что для новой линии с нуля можно выбрать СПЭ из-за температурного запаса и простого монтажа, а АСБл остается востребованным на объектах, где линия примыкает к действующим бумажным сетям, важна ремонтопригодность муфтами или нужна стойкость свинцовой оболочки к влаге и блуждающим токам.

Хранение и транспортировка

Бумажная изоляция набирает влагу из воздуха, поэтому к хранению марки требования строже, чем к полимерным кабелям. Перевозят и хранят АСБл только на заводских барабанах — намотка в бухты приводит к заломам свинцовой оболочки и переломам бумаги.

Правила хранения до монтажа:

• концы герметизируют заводскими капами — без них открытый срез бумаги впитывает влагу за несколько часов

• барабан осматривают на вмятины и трещины свинца — поврежденная оболочка пропускает влагу к изоляции

• хранение допускается на открытых площадках, но барабан защищают от прямого подтопления

• на морозе кабель не разматывают без прогрева — холодный свинец и пропитка трескаются на изгибе

На погрузке барабан перемещают краном или погрузчиком за щеки, а не за виток кабеля, чтобы не повредить наружный покров. Соблюдение этих правил сохраняет герметичность оболочки еще до укладки в траншею.

Примеры популярных марок

По буквенной части все исполнения читаются одинаково, а различает их числовой индекс — сечение и класс напряжения. Несколько ходовых примеров:

• АСБл 3х120 — три жилы 120 мм², длительный ток 218 А в земле, среднее распределительное сечение

• АСБл 3х185 — три жилы 185 мм², ток 275 А, промежуточный размер под выросшую нагрузку

• АСБл 3х240 — три жилы 240 мм², ток 314 А, верхнее сечение для мощных узлов

• АСБл 10 кВ — обозначение класса напряжения, общее для всех сечений этого ряда

Запись вида АСБл 3х240-10 кВ читается как три алюминиевые жилы по 240 мм² на напряжение 10 кВ. Полный ряд сечений и характеристики каждого размера собраны в разделе кабель АСБл.
