Кабель АПвПуг

Кабель АПвПуг в Санкт-Петербурге

АПвПуг – силовой кабель для систем передачи и распределения электроэнергии в стационарных установках на напряжение 10 кВ переменного тока в сетях с изолированной нейтралью. Он включает алюминиевые токопроводящие жилы, усиленную полиэтиленовую оболочку и продольную герметизацию водоблокирующими лентами. Выбирая кабель АПвПуг для подземной, подводной или внутренней прокладки, обращайте внимание на исполнение (например, одножильные 1× с обозначением экрана) и условия среды.

Кабели АПвПуг могут прокладываться в частично затапливаемых помещениях, в почве с высоким уровнем влажности, в водоёмах, где нет риска механического повреждения изделий. Применение на воздушных линиях допустимо при дополнительной огнезащите. Благодаря герметизации конструкция устойчива к продольному проникновению влаги, а широкий диапазон сечений позволяет подобрать решение от локальных вводов до магистралей большой мощности.

Как выбрать кабель АПвПуг

При выборе учитывают электрические и монтажные параметры: максимально допустимое напряжение электроустановки (кабель АПвПуг 10 для сетей 10 кВ), число и сечение жил (популярны АПвПуг 1х120, АПвПуг 1х240, АПвПуг 1х500), длительно допустимый ток, АПвПуг диаметр и минимальный радиус изгиба, условия трассы и режимы КЗ. Для подбора по проекту часто используются комбинации с обозначением экрана медными проволоками и лентой: кабель АПвПуг 1х240 50 (экран 50 мм²), кабель АПвПуг 1х120 35 и т. п.

Расшифровка кабеля АПвПуг

• А – алюминиевые жилы.
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка.
• г – продольная герметизация водонепроницаемыми лентами.

Такой формат удобно использовать как «АПвПуг расшифровка кабеля» для паспортных данных. Кратко: АПвПуг расшифровка показывает материал жил, тип изоляции, усиленную оболочку и герметизацию.

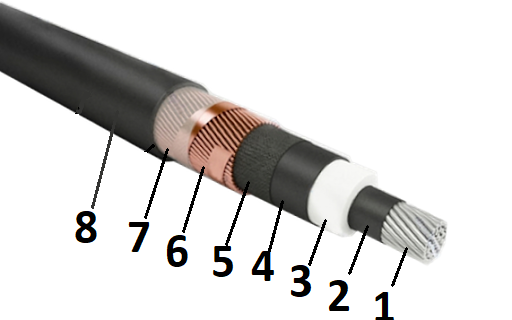

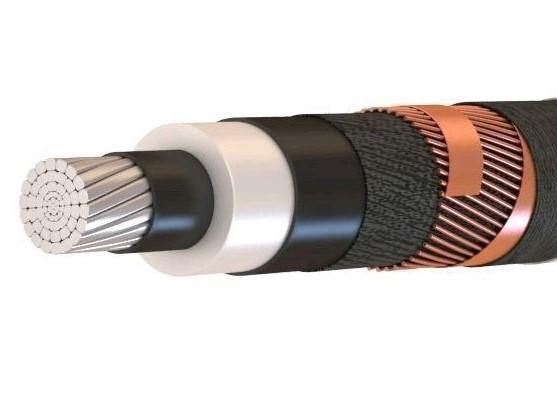

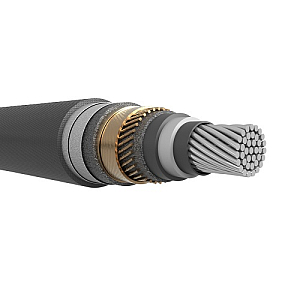

Конструкция кабеля АПвПуг

1. Жилы – алюминиевые, многопроволочные, 2 класса по ГОСТ 22483-2012. Сечения круглые. Номинальный диапазон – от 35 до 1600 мм²; исполнения – одножильные и трёхжильные (АПвПуг 3 для трёхжильных).
2. Экран по жиле – из электропроводящей пероксидосшиваемой полиэтиленовой композиции (0,6–0,9 мм).
3. Изоляция – пероксидносшиваемый полиэтилен, до 3,4 мм.
4. Экструдированный полупроводящий слой из сшитого полиэтилена, около 0,6 мм.
5. Обмотка – водоблокирующие электропроводящие ленты, суммарно ~0,2 мм.
6. Жильный экран – медные проволоки Ø 0,7–3 мм, скреплённые медной лентой ≥0,1×8 мм (типовые обозначения экрана: 20/35/50/70 мм² – отсюда встречаются записи АПвПуг 1х240 20, АПвПуг 1х240 50, АПвПуг 1х500 70 и др.).
7. Для одножильных – разделительный слой (бумага/водоблокирующая лента). Для трёхжильных – скрутка жил вокруг жгута; поясная изоляция (ПВХ высоконаполненный/мелонаполненная резина) 1,4–2 мм с межфазным заполнением.
8. Наружная оболочка – полиэтилен, 3,0–3,6 мм, твёрдость >55 Нд.

Область применения кабеля АПвПуг

• Стационарные силовые установки. Передача и распределение электроэнергии; кабель АПвПуг 10кВ (или «АПвПуг 10») применяется в сетях 10 кВ, частота 50 Гц, изолированная нейтраль.
• Внутренняя прокладка. Сырые/сухие помещения, каналы, полуэтажи, шахты, пожароопасные помещения.
• Прокладка в земле. Грунт с высокой коррозионной активностью и повышенной влажностью.
• Прокладка по воздуху. Допускается при обработке огнезащитой.
• Прокладка в воде. Подходит для водоёмов при отсутствии механических рисков; герметизация обеспечивает надёжность.
• Разноуровневые трассы. Без ограничений по перепаду высот; подходит для труднодоступных зон.
• Взрывоопасные зоны B-I6, B-Ir, B-II, В-На.

Типовые исполнения и ориентиры по выбору

Для проектирования часто используют следующие сечения и экраны:

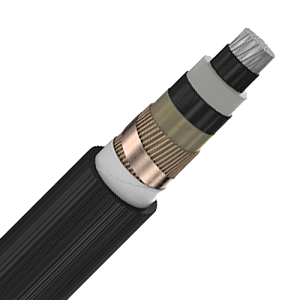

• АПвПуг 35, АПвПуг 70, АПвПуг 95, АПвПуг 120 – питатели и ответвления; варианты экрана 1×120 35 и 10 1х120 35 облегчают подбор по токам КЗ.
• АПвПуг 1х240 – распространённый ввод и магистраль: записи АПвПуг 10 1х240, АПвПуг 1х240 20/50, кабель АПвПуг 1х240 50, кабель АПвПуг 10 1х240/… 50 встречаются в спецификациях; важно учитывать АПвПуг 1х240 диаметр и АПвПуг 1х240 вес для расчётов подвесов и прокладки.

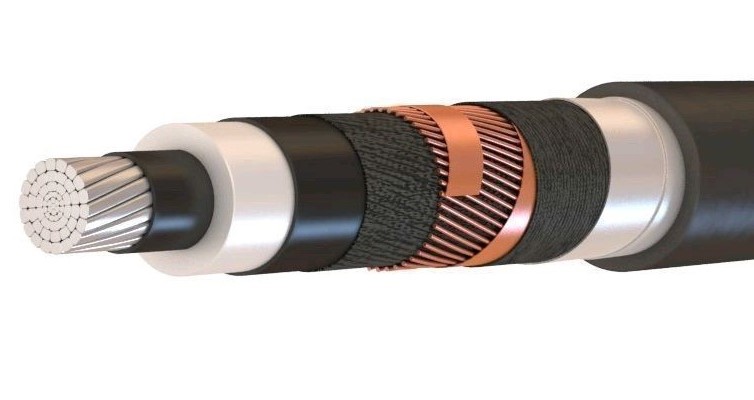

• АПвПуг 1х300, АПвПуг 1х500 (в т.ч. АПвПуг 10 1х500): применяются для высоких нагрузок; обозначение экрана 1х500 70 облегчает выбор муфт и наконечников.

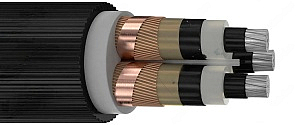

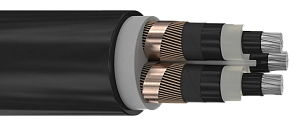

• Трёхжильные: АПвПуг 3х120, АПвПуг 3х240 – компактная альтернатива трём одиночным линия

Преимущества и эксплуатационные ориентиры

• Надёжность во влажных и агрессивных средах за счёт герметизации (продольное водоблокирование).
• Стабильные электрические параметры: АПвПуг характеристика по изоляции (Пв) обеспечивает ресурс при перегрузках.
• Широкая номенклатура экранов: удобно рассчитывать токи КЗ и выбирать комплектующие (муфты, наконечники).
• Доступность поставок: купить АПвПуг можно с заводскими сертификатами; доступны ориентирующие АПвПуг цены по сечениям.

Технические характеристики кабеля АПвПуг

• Номинальное напряжение – 10 кВ переменного тока частотой 50 Гц (АПвПуг 10 кВ).
• Температура эксплуатации – от −60 до +50 °С.
• Монтажная температура без предварительного нагрева – не ниже −20 °С.
• Допустимый нагрев жил в рабочем режиме – до +90 °С.
• Максимальная температура аварийного режима – до +130 °С (не более 8 ч, суммарно до 1000 ч за срок службы).
• Температура жил при КЗ – до +250 °С; медного экрана при КЗ – до +350 °С; по условию невозгорания – до +400 °С.
• Монтажный радиус – ≥10 D (одножильные), ≥15 D (трёхжильные).
• Класс пожарной опасности по НПБ 248-97 – О2.8.2.5.4.

Для расчётов полезны агрегированные данные: АПвПуг 1х240 диаметр, вес кабеля АПвПуг (например, АПвПуг 1х240 вес, АПвПуг 1х240 50 вес), а также АПвПуг допустимый длительный ток и «кабель АПвПуг 240» для выбора уставок защиты и сечения по нагреву.

ГОСТ АПвПуг

• ГОСТ 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвПуг

• ПвПуг – медные жилы, изоляция Пв, усиленная полиэтиленовая оболочка, герметизация лентой.
• АПвПу2г – алюминиевые жилы, Пв-изоляция, усиленная оболочка, двойная герметизация.
• АПвПу – алюминиевые
