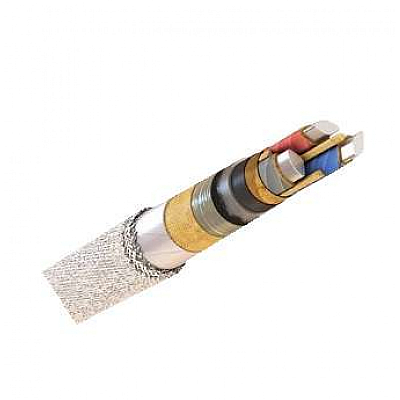

Кабель АСБл 3х120(мж)-10 кВ Мск

* Цена действительна при полной предварительной оплате от одного барабана

Популярные страницы:

Кабели алюминиевые

КАБЕЛЬ АСБЛ 3Х120
Кабель АСБл 3х120 — алюминиевый силовой кабель с фазной бумажной изоляцией, экраном из электропроводящей бумаги, свинцовой оболочкой, броней из стальных оцинкованных лент, с подушкой под броней. Он обладает хорошей проводимостью, устойчив к воздействию влаги и механическим повреждениям, может прокладываться в грунте со средней и высокой коррозионной активностью.
Как выбрать кабель АСБл 3х120
Рассчитайте необходимую нагрузку, убедитесь, что это сечение достаточно для вашей электросети. Также важно понимать условия эксплуатации продукции. Кабели могут прокладываться в земле разной коррозионной активности, но не допускают растягивающих усилий.
Расшифровка кабеля АСБл 3х120
А – алюминиевые токопроводящие жилы.
С – свинцовая оболочка.
Б – броня из двух стальных оцинкованных лент
л – добавочный слой из полиэтилентерефталатных или битумных лент, расположенных в подушке под броней.
3 – число жил.
120 – сечение токопроводящей жилы, мм2.
Конструкция кабеля АСБл 3х120
Три однопроволочные или многопроволочные секторные алюминиевые токопроводящие жилы номинальным сечением 120 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012. Число проволок в многопроволочных жилах – не менее 15, максимальный диаметр жилы – 13,5 мм.
Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Толщина изоляции – 2,75 мм.
Предусмотрена цифровая или цветовая маркировка изолированных жил. Цветовая маркировка – сплошная или цветными лентами шириной 1 мм. Соответствует ГОСТ 18410-73. Цифровая маркировка выполняется тиснением или печатанием, расстояние между цифрами – не более 35 мм.
Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги. Толщина – не более 0,08 мм.
Поясная бумажная изоляция, пропитанная вязким изоляционным составом. Номинальная толщина – 1,25 мм.
Экран из электропроводящей бумаги
Герметичная свинцовая оболочка, скрепляющая все слои и придающая необходимую механическую прочность.
Многослойная подушка, толщиной не менее 1,5 мм:
битумный состав или битум;
ленты полиэтилентерефталатные;
крепированная или кабельная пропитанная бумага;
битумный состав или битум;
крепированная или кабельная пропитанная бумага;
битумный состав или битум.
Броня из стальных оцинкованных лент. Номинальная толщина ленты – 0,5 мм.
Наружный покров, толщиной не менее 2 мм:
битумный состав, битум, или вязкий подклеивающий состав;
пропитанная кабельная стеклянная пряжа из штапелированного волокна;
битумный состав, битум, или вязкий подклеивающий состав;
покрытие, предохраняющее витки кабеля от слипания.
Область применения кабеля АСБл 3х120
Подключение стационарных установок. Используется в сетях переменного напряжения до 10 кВ частотой 50 Гц.
Прокладка в земле. Могут прокладываться в грунтах (технологических траншеях), отличающихся повышенной коррозийной активностью.
Производственные помещения. Может прокладываться в электроустановках, производственных помещениях, когда присутствует опасность нанесения механических повреждений кабельной линии. Разность между низшей и высшей точками расположения кабеля допускается в пределах не более 15 метров.
Одиночная прокладка. Используется при одиночной монтажной прокладке в специализированных кабельных сооружениях и помещениях производственного назначения. Групповая допускается в наружных электроустановках или производственных помещениях при обеспечении системами пассивной огнезащиты.
Технические характеристики кабеля АСБл 3х120
Номинальное переменное напряжение – до 10 кВ частотой 50 Гц.
Испытательное напряжение – 25 кВ.
Температура эксплуатации – от -50 до +50°С.
Температура прокладки без предварительного нагрева – 0°С.
Длительно-допустимая температура – +70°С
Температура жил в режиме перегрузки – до +90°С.
Предельная температура жил при КЗ – до +200°С.
Наружный диаметр кабеля – 51-53 мм.
Вес 1 км кабеля – 5700-5850 кг/км.
Токовая нагрузка в земле – 218 А.
Токовая нагрузка на воздухе – 234 А.
Индуктивное сопротивление – 0,081 Ом/км.
Активное сопротивление – 0,258 Ом/км.
Сопротивление изоляции, при температуре +20°С – не менее 200 МОм/км.
Минимальный монтажный радиус –15 диаметров.
Класс пожарной безопасности – О1.8.2.5.4.
Намотка на барабан – №14 – 200 м, №16а – 300 м, №17 – 300 м, №18 – 350 м, №20 – 600 м, №22 – 700 м.
Кабель АСБл 3х120 от компании РКБ
Кабель АСБл 3х120 — это высококачественный алюминиевый провод, предназначенный для подключения стационарных установок с номинальным переменным напряжением до 10 кВ. Он состоит из трех проводников, обеспечивает надежную и эффективную передачу тока. В компании РКБ можно купить кабели АСБл, полностью соответствующие требованиям действующих нормативных стандартов, имеющие сертификаты.
