Кабель КВВГЭнг-LS в Санкт-Петербурге

На промышленных объектах и в гражданском строительстве все чаще приходится использовать контрольные кабели, которые не только передают сигналы, но и обеспечивают защиту оборудования от сбоев. Одним из таких решений стал кабель КВВГЭнг(А)-LS. Его применяют в сетях с номинальным напряжением до 0,66 кВ переменного тока или до 1 кВ постоянного.

Главная особенность этой марки заключается в сочетании сразу двух параметров: пожаробезопасность и экранирование. С одной стороны, оболочка кабеля из поливинилхлорида пониженной горючести гарантирует, что при возгорании не будет сильного дымовыделения и выделения токсичных газов. С другой – наличие фольгированного экрана защищает передаваемые сигналы от электромагнитных помех.

Конструкция кабеля и ее значение

Кабель КВВГЭнг(А)-LS устроен многослойно, что позволяет ему оставаться надежным в самых разных условиях эксплуатации. В основе лежат медные жилы. Их количество может быть различным: от двух до нескольких десятков, в зависимости от конкретного исполнения. Каждая жила покрыта изоляцией из ПВХ пластиката, которая препятствует коротким замыканиям и сохраняет электрическую прочность даже при длительной нагрузке.

Особое внимание заслуживает экран. Он выполнен из алюминиевой или медной фольги с дополнительными дренажными проводниками. Такая защита особенно актуальна для кабелей, работающих рядом с силовыми линиями, трансформаторами или частотно-регулируемыми приводами. В обычных кабелях в таких условиях сигнал «шумит» и искажается, но экран в кабеле КВВГЭнг(А)-LS исключает подобные риски.

Сверху вся конструкция защищена наружной оболочкой из ПВХ низкой горючести. Этот слой обеспечивает стойкость к внешним воздействиям – от перепадов температуры до влажности.

Как выбрать кабель КВВГЭнг-LS

При выборе этого кабеля важно учитывать его технические характеристики, такие как диаметр, количество жил, рабочее напряжение и температурный режим эксплуатации. Нужно знать номинальное напряжение подключаемой электроустановки, условия прокладки кабеля по трассе, монтажную температуру.

Расшифровка кабеля КВВГЭнг-LS

• К – кабель контрольный.
• В – изоляция из поливинилхлоридного пластиката низкой горючести.
• В – оболочка из поливинилхлоридного пластиката пониженной горючести.
• Г – нет защитного покрова.
• Э – экранированный.
• нг – не распространяет горение при пучковой прокладке.
• LS – низкое выделение дыма и газа при горении, тлении.

Буква «А» в маркировке отсутствует, что говорит о медных токопроводящих жилах. Далее идет цифровая кодировка – количество и размер сечения жил.

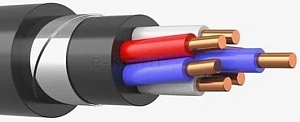

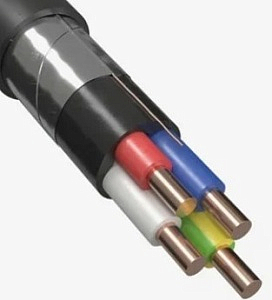

Конструкция кабеля КВВГЭнг-LS

1. Медные токопроводящие жилы, соответствующие классу 1 по ГОСТ 22483-2012. Число – от 2 до 61, сечение – от 0,75 до 16 мм². У жил равное сечение.
2. Изоляция – поливинилхлоридный пластикат низкой пожарной опасности, толщина от 0,6 до 0,9 мм.
   Изолированные жилы скручены, в каждом повиве имеется «счетная пара» с отличительной расцветкой по ГОСТ 31996-2012 – сплошным цветом или полосой шириной 1 мм. Синяя жила – счетная, красная – направляющая. От синей отсчитывается нумерация всех жил в повиве, красная указывает направление скрутки. Все остальные жилы имеют белый цвет.
   Допускается цифровая маркировка, цифры – темно-синие или черный, наносятся на белые жилы с расстоянием между цифрами не более 35 мм.
3. Разделительный слой из ПВХ пластиката пониженной пожароопасности толщиной не менее 0,5 мм. Наносится с заполнением промежутков между изолированными токопроводящими жилами.
4. Фольгированный экран толщиной 0,1-0,15 мм с медными проводниками диаметром от 0,4 до 0,6 мм. Перекрытие полос экрана должно быть таким, чтобы обеспечивать сплошной экран при допустимом изгибе кабеля.
5. Разделительный слой из электроизоляционной стеклянной ленты или из стеклослюдосодержащей ленты
6. Наружная оболочка – поливинилхлоридный пластикат пониженной пожарной опасности с низким выделением дыма и газа при тлении. Толщина слоя – от 1,5 до 2,1 мм.

Область применения кабеля КВВГЭнг-LS

• Передача электроэнергии в стационарных установках. Применяются для неподвижного присоединения к электротехническому оборудованию, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ частоты до 100 Гц. Постоянное напряжение – 1 кВ.
• Создание электрической проводки. Используются в сетях, которые необходимо защитить от воздействия внешних электрополей. Не допускаются механические воздействия.
• Пожароопасные помещения. Кабели могут применяться в пожароопасных помещениях, в автоматических системах класса 2, 3 и 4 согласно классификации ОПБ-88/97 (ПНАБ Г-01-011-97). Изделия не распространяют горение при групповой прокладке, могут прокладываться в пожароопасных помещениях в пучках с учетом горючей нагрузки.
• Внутренняя и наружная прокладка. Прокладываются на открытом воздухе, в земле, в безопасных зонах от механического воздействия – в тоннелях, траншеях, каналах, во внутренних электроустановках.

Технические характеристики кабеля КВВГЭнг-LS

• Номинальное переменное напряжение – 0,66 кВ переменного тока частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Длительно допустимый нагрев жил – до +70°С.
• Ток короткого замыкания – до +160°С, длительность – 4 секунды.
• Сопротивление изоляции при +20°С – не менее 6-10 МОм*км.
• Минимальный радиус гиба кабеля – при диаметре кабеля до 10 мм – 3 диаметра, от 10 до 25 мм – 4 диаметра, свыше 25 мм – 6 диаметров.
• Класс пожарной опасности по ГОСТ 31565-2012 – П1б.8.2.2.2.
• Климатическое исполнение – УХЛ, категория 1, 5 по ГОСТ 15150.
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Прочность оболочки и изоляции при разрыве – 10 Н/мм.
• Токсичность продуктов горения – от 40 до 120 включительно г/м³.
• Срок службы – 30 лет

ГОСТ КВВГЭнг-LS

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГЭнг-LS

• КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
• КВВГЭ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, экранированный.
• КВВГЭнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова.
• КВВГЭзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, экранированный, не распространяет горение, без защитного покрова, с заполнением.
• КВВГЭнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, экранированный, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля КВВГЭнг-LS

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БалтикКабель
• БРЭКС
• ИВКЗ
• Кабель Импэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• Людиновокабель
• МАРПОСАДКАБЕЛЬ
• Металлист
• НКЗ ЭЛЕКТРОКАБЕЛЬ НН
• Промстройкабель
• ПромЭл
• ПСКОВКАБЕЛЬ
• Рыбинсккабель
• САМКАБ
• Сарансккабель
• Севкабель
• Севкавкабель
• СКТ ГРУПП
• ЭЛЕКТРОКАБЕЛЬ НН
• ЭЛКАБ

Кабель КВВГЭнг-LS от компании РКБ

В компании РКБ можно купить кабели КВВГЭнг-LS для электросетей с номинальным переменным напряжением 0,66 кВ, постоянным 1 кВ. Они отличаются повышенной гибкостью, устойчивы к воздействию внешних факторов, таких как высокая температура и влажность.

Кабели марки КВВГЭнг-LS подходят для применения в различных электрических сетях и обеспечивает надежную передачу электроэнергии. Они имеют разное количество токопроводящих жил, проходят многоступенчатый контроль качества на заводе, испытания предельным напряжением. Все изделия имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Преимущества использования

Преимущества КВВГЭнг(А)-LS становятся очевидными при сравнении с аналогами.

• Прежде всего, это высокий уровень пожарной безопасности. Даже при групповой прокладке кабель не распространяет пламя, а дымо- и газовыделение минимальны.

• Второй важный фактор – это экранирование, позволяющее передавать сигналы без помех в электромагнитно «шумных» средах.

Наконец, стоит отметить простоту монтажа. Кабель достаточно гибкий, хорошо ложится в трассы с поворотами и практически не теряет своих свойств при длительной эксплуатации.

Если вам нужен надежный контрольный проводник для систем управления, пожарной сигнализации или автоматики, оптимальным решением станет именно кввгэнг(а)-ls. Он сочетает в себе пожаробезопасность, устойчивость к электромагнитным помехам и длительный срок службы. Поэтому кабель кввгэнг(а)-ls заслуженно занимает одно из ведущих мест среди продукции для систем управления и контроля.
