В обозначении вида 1х95/35 — 95 мм² приходится на алюминиевую жилу, 35 мм² на медный экран. Индекс «мк» рядом с сечением означает многопроволочную круглую уплотненную жилу.
Расшифровка маркировки АПвВнг-LS
Каждая буква в марке отвечает за конкретный элемент конструкции или за поведение изделия в огне. Так можно отличить силовой кабель АПвВнг-LS от похожих обозначений в спецификации:
-
А — алюминиевая токопроводящая жила
-
Пв — изоляция из сшитого полиэтилена
-
В — оболочка из поливинилхлоридного пластиката
-
нг(А) или нг(В) — категория нераспространения горения в пучке
-
LS — пониженное дымо- и газовыделение (low smoke)
Категория в скобках говорит о жесткости испытания. Для нг(А) объем горючей массы в пучке составляет 7 литров на метр, для нг(В) — 3,5 литра. Обозначения не взаимозаменяемы, и подмена нг(А) на нг(В) в плотном пучке снижает заложенный проектом уровень пожарной безопасности.

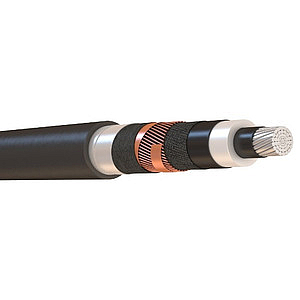

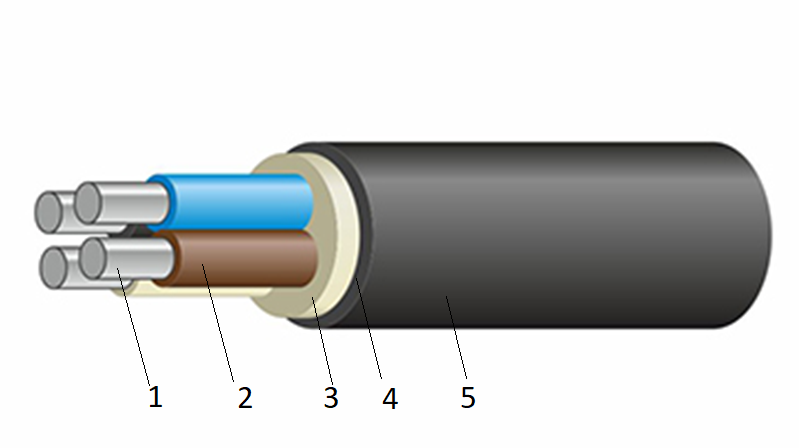

Конструкция кабеля
В многослойную схему входят следующие элементы:
-
токопроводящая жила — алюминиевая, многопроволочная круглая уплотненная, класс 2 по ГОСТ 22483-2021
-
экран по жиле — электропроводящая сшитая композиция, выравнивает поле у поверхности проволок
-
изоляция — пероксидно-сшитый полиэтилен, толщина растет вместе с классом напряжения
-
экран по изоляции — электропроводящий слой, снимает краевые напряженности
-
комбинированный экран — повив медных проволок со спиральной медной лентой поверх
-
разделительный слой — крепированная бумага или стеклолента под оболочкой
-
оболочка — ПВХ пластикат пониженной пожарной опасности

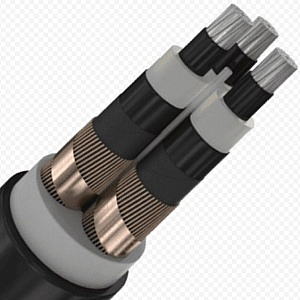

У одножильных исполнений под наружную оболочку добавляется внутренняя оболочка и термический барьер из двух стеклолент. В трехжильных экранированные жилы скручиваются вокруг жгута из того же пластиката, промежутки заполняются межфазным заполнением, и сердечник получает круглую форму без пустот.
Медный экран в составе кабеля замыкает электрическое поле внутри изоляции и отводит ток однофазного замыкания на землю. Сечение экрана рассчитывают под ток замыкания конкретной сети и время срабатывания защиты, а эти величины у каждого объекта свои. Поэтому одна и та же жила 240 мм² выпускается с экраном 25 мм² для короткой линии и 70 мм² там, где ток замыкания выше.
Технические характеристики
Основные параметры заданы техническими условиями и одинаковы для всей линейки, а диаметр и масса зависят от сечения жилы и экрана.
| Номинальное напряжение | 10, 20, 35 кВ, 50 Гц |
| Сечение жил | 50–800 мм² (одножильные), 50–300 мм² (трехжильные) |
| Сечение медного экрана | 16–95 мм² |
| Температура эксплуатации | от −50 до +50 °C |
| Длительный нагрев жилы | до +90 °C |
| Нагрев в режиме перегрузки | до +130 °C, не более 8 ч в сутки и 1000 ч за срок службы |
| Нагрев жилы при коротком замыкании | до +250 °C (продолжительность до 5 с) |
| Нагрев медного экрана при КЗ | до +350 °C |
| Прокладка без прогрева | не ниже −15 °C |
| Минимальный радиус изгиба | 15 наружных диаметров (одножильные), 12 диаметров (трехжильные) |
| Допустимое усилие тяжения | до 30 Н/мм² сечения алюминиевой жилы |
| Разность уровней по трассе | без ограничений |
| Срок службы | не менее 40 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Класс пожарной опасности | П1б.8.2.2.2 по ГОСТ 31565-2012 для исполнения нг(А)-LS |
Радиус изгиба уменьшают до 7,5 диаметра, если монтаж выполняют по специальным шаблонам. Строительная длина не нормирована и оговаривается заказом, поскольку на барабан наматывают отрезок под конкретную трассу.
Допустимые токовые нагрузки
Справочные токи рассчитаны для конкретных условий:
-
грунт с удельным термическим сопротивлением 1,2 °C·м/Вт;
-
глубина траншеи 0,7 метра;
-
температура земли 15 °C и воздуха 25 °C.
Например, АПвВнг-LS 1х95/35 на десятке выдерживает 253 А в земле с укладкой фаз треугольником.
На допустимый ток одножильного кабеля влияет и раскладка фаз. Разложенные в плоскости с зазором фазы отдают тепло лучше, поэтому допустимый ток там выше. Треугольник вплотную греет соседние фазы и ток снижает, зато уменьшает наведенное напряжение на экранах и ширину трассы. В таблицах значения приводятся отдельной строкой для каждой схемы.
Второй фактор — схема заземления экранов. Заземленный с двух сторон экран замыкает цепь, по нему проходит собственный ток, кабель греется сильнее и допустимую нагрузку приходится снижать. Заземление с одной стороны такого нагрева не создает, но на свободном конце появляется наведенное напряжение, и его величину проверяют расчетом.
Сечение экрана подбирается по току однофазного замыкания и времени срабатывания защиты. Экран 25 мм² на длинной линии с большим током замыкания перегреется раньше, чем отработает релейная защита.
Область применения и способы прокладки
Марка передает и распределяет электроэнергию в стационарных установках распределительных сетей среднего напряжения. Основные сферы применения:
-
кабельные сооружения — туннели, каналы, шахты, кабельные этажи подстанций
-
производственные помещения — групповая прокладка в пучках и на лотках
-
объекты с ограничением по дыму — пути эвакуации, подземные сооружения, объекты с массовым пребыванием людей
-
взрывоопасные зоны классов В-1 и В-1а
-
атомная энергетика — линии вне гермозоны, класс систем указывается в ТУ завода
-
вертикальные и наклонные трассы — разность уровней не ограничивается
Прокладку в земле допускают только сухие грунты и только если это прямо оговорено техническими условиями изготовителя. Механической защиты у марки нет, поэтому участки с риском повреждения прокладывают в трубах или лотках.
Чем АПвВнг-LS отличается от соседних марок
Внутри группы кабелей со сшитой изоляцией марки различаются материалом оболочки и наличием защитных элементов. Разница определяет, куда можно прокладывать линию:
| Марка | Отличие | Основное применение |
| АПвПг | оболочка из полиэтилена | траншеи, влажные грунты |
| АПвПу | усиленная полиэтиленовая оболочка | прокол, протяжка в трубах |
| АПвВ | оболочка из обычного ПВХ | сооружения без требований по дыму |
| ПвВнг(А)-LS | медная жила вместо алюминиевой | ограниченное пространство трассы |
| АПвВГнг(А)-LS | напряжение 0,66 и 1 кВ | сети низкого напряжения |
Марка с буквой «Г» относится к низковольтной группе по ГОСТ 31996-2012, а АПвВнг-LS без «Г» — к среднему напряжению от 10 кВ. Совпадение первых букв ничего не говорит о классе напряжения, и проверять его нужно по маркоразмеру целиком.
Как выбрать кабель АПвВнг-LS
Определяете:
-
напряжение сети — 10, 20 или 35 кВ по номиналу распределительной сети
-
сечение жилы — по длительному току с поправками на способ прокладки
-
сечение экрана — по току однофазного замыкания и уставке защиты
-
число жил — одножильные для магистралей и вводов, трехжильные для компактных трасс
Ходовые исполнения в каталоге
На складе РКБ представлены позиции Камкабеля, Кирскабеля, Эм-кабеля, Ункомтеха, Иркутсккабеля и других заводов. Ходовые маркоразмеры на 10 кВ собраны в отдельные разделы:
-
АПвВнг-LS 1х95/35 — вводы на цеховые подстанции, короткие питающие линии
-
АПвВнг-LS 1х120/50 — распределительные пункты, средние нагрузки
-
АПвВнг-LS 1х240/70 — магистральные участки с большим током замыкания
-
АПвВнг-LS 1х300/70 — головные линии и питание мощных потребителей
Позиции на 20 и 35 кВ, трехжильные исполнения и сечения от 400 до 630 мм² поставляются под заказ.
Купить кабель АПвВнг-LS в РКБ
Купить кабель АПвВнг-LS можно оптом и в розницу — со склада в Санкт-Петербурге или под заказ напрямую с завода. Цена кабеля АПвВнг-LS определяется сечением жилы, сечением экрана, классом напряжения и объемом партии.
Отгрузка оформляется от одного барабана в любой регион России и ЕАЭС. Каждая партия сопровождается сертификатами и паспортом качества, документы оформляются по ЭДО. Менеджеры помогают сверить маркоразмер со спецификацией и при необходимости подобрать замену.
ГОСТ АПвВнг-LS
- ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ
Аналоги кабеля АПвВнг-LS
- АПвПГ – с алюминиевыми жилами в изоляции из сшитого полиэтилена и с полиэтиленовой оболочкой, без защитного покрова.
- АПвВГз – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката, без защитного покрова, с заполнением.
- АПВГнг(А) – с алюминиевыми жилами в полиэтиленовой изоляции, с оболочкой из ПВХ пластиката низкой пожарной опасности, без защитного покрова. Не распространяют горение при групповой прокладке.
- АПВГ-П – с алюминиевыми жилами в полиэтиленовой изоляции, с оболочкой из ПВХ пластиката, без защитного покрова, плоский.
- АПвВГнг(А)-LS – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката пониженной горючести, без защитного покрова. Могут прокладываться в пучках.
- АПвВнг(А) – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката. Не распространяют горение при пучковой прокладке.
- АПвВГ – с алюминиевыми жилами в изоляции из сшитого полиэтилена, с оболочкой из ПВХ пластиката, без защитного покрова.
